TPS55340EVM-148

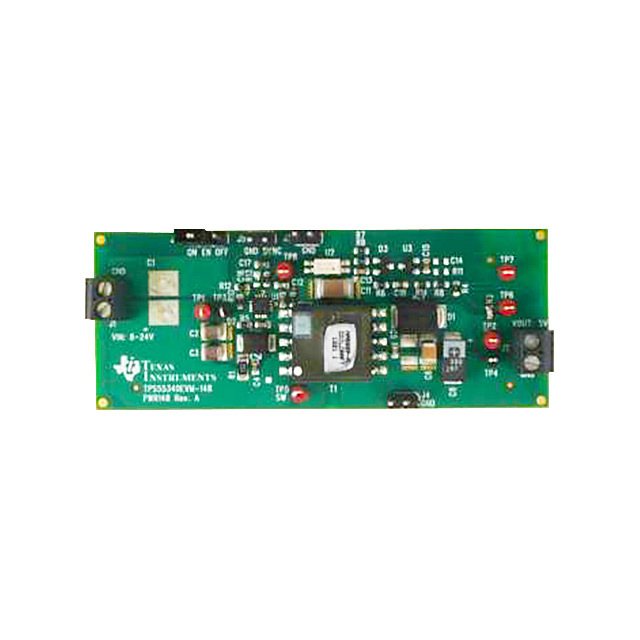

TPS55340EVM-148 от Texas Instruments

Общее описание

TPS55340EVM-148 - это оценочный модуль для интегральной схемы TPS55340 производства компании Texas Instruments. Этот модуль предназначен для демонстрации возможностей и функциональности понижающего преобразователя постоянного напряжения (DC/DC) с топологией Flyback, обеспечивающего стабилизированное выходное напряжение и изоляцию выходных цепей.

Преимущества

• Высокая эффективность: обеспечивает высокую эффективность преобразования благодаря современным схемным решениям.
• Изоляция выходных цепей: изолированные выходы повышают безопасность и надежность системы.
• Широкий диапазон входных напряжений: модуль поддерживает входное напряжение от 8 до 24 В, что делает его универсальным для различных применений.
• Компактность и полнота: полностью собранная и протестированная плата позволяет быстро приступить к разработке и тестированию.

Недостатки

• Ограниченная выходная мощность: подходит для приложений с мощностью до 12.5 Вт (при 5 В, 2.5 А).
• Необходимость дополнительных настроек: для оптимальной работы может потребоваться настройка внешних компонентов.

Типовое использование

• Силовые преобразователи для промышленных и бытовых устройств.
• Изолированные источники питания для чувствительных к помехам систем.
• Испытательные стенды и разработки для подтверждения характеристик TPS55340.

Рекомендации по применению

1. Подключение к источнику питания: Убедитесь, что входное напряжение находится в пределах 8-24 В.
2. Нагрузка: Подключите соответствующую нагрузку с учетом максимального выходного тока 2.5 А при выходном напряжении 5 В.
3. Мониторинг параметров: Используйте осциллограф для мониторинга характеристик выходного сигнала и корректной работы преобразователя.

Основные технические характеристики

• Основное назначение: Понижающий (Step Down) преобразователь
• Количество выходов: 1, изолированный
• Выходное напряжение: 5 В
• Выходной ток: до 2.5 А
• Входное напряжение: 8 В - 24 В
• Топология регулятора: Flyback
• Частота переключения: 350 кГц
• Тип платы: Полностью собранная

Возможные аналоги

• LM5000 от Texas Instruments: аналогичная схема с функцией понижающего преобразования и изоляцией выходов.
• LT1170 от Analog Devices: понижающий преобразователь с широким диапазоном входных напряжений и возможностью изолированных выходов.

TPS55340EVM-148 представляет собой удобный инструмент для разработчиков электронных устройств, позволяющий быстро и эффективно оценить работу DC/DC преобразователя TPS55340 в реальных условиях.
