TPS55340EVM-017

Описание TPS55340EVM-017 от Texas Instruments

Общее описание

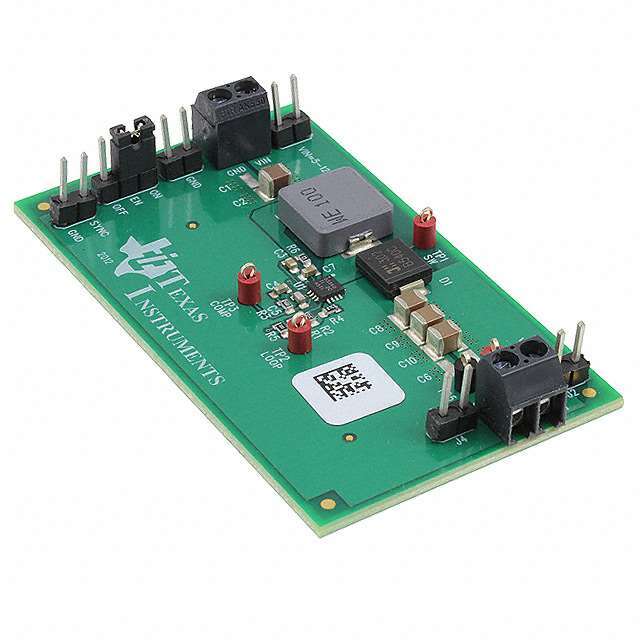

TPS55340EVM-017 – это оценочная плата, разработанная компанией Texas Instruments для упрощения тестирования и оценки возможностей DC/DC-преобразователя TPS55340. Этот модуль идеален для разработки высокоэффективных низковольтных систем питания, в приложениях, требующих повышенного напряжения до 24 В.

Преимущества

• Высокая эффективность: TPS55340 позволяет достичь высокой эффективности преобразования энергии, что улучшает эксплуатационные характеристики и снижает тепловые потери.
• Компактные размеры: Малые габариты платы делают её удобной для использования в ограниченных пространствах и прототипировании.
• Простота использования: Плата уже полностью собрана и настроена для быстрого начала работы, что экономит время на разработку и настройку.

Недостатки

• Ограниченная нагрузка: Максимальный выходной ток ограничен 800 мА, что может быть недостаточно для некоторых применений.
• Фиксированное напряжение ввода: Диапазон входного напряжения ограничен (5 В - 12 В).

Типовое использование

TPS55340EVM-017 подходит для разнообразных применений, включая:

• Системы резервного питания
• Индустриальные решения
• Портативная электроника
• Преобразование энергии в системах с солнечными батареями

Рекомендации по применению

Для получения наилучших результатов и предотвращения повреждений, рекомендуется придерживаться следующих рекомендаций:

• Убедитесь, что входное напряжение не превышает указанные пределы.
• Используйте подходящие пассивные компоненты согласно спецификациям.
• Следите за тепловыми условиями работы платы для предотвращения перегрева.

Основные технические характеристики

• Основная цель: DC/DC-преобразование, снижение напряжения (Boost)
• Кол-во выходов: 1, не изолированный
• Напряжение выхода: до 24 В
• Ток выхода: до 800 мА
• Напряжение входа: 5 В - 12 В
• Топология регулятора: Boost
• Частота переключения: 600 кГц
• Тип платы: Полностью собранная
• Основной компонент: TPS55340

Возможные аналоги

Некоторые заменители и альтернативы для TPS55340EVM-017 могут включать:

• TPS61165EVM-332: Оценочная плата для светодиодного драйвера компании Texas Instruments.
• TPS61200EVM-179: Оценочная плата для регулируемого преобразователя с минимальным уровнем рабочего напряжения от Texas Instruments.

TPS55340EVM-017 представляет собой эффективное и удобное решение для разработчиков, которым необходимо быстро оценить возможности DC/DC-преобразователя TPS55340 в различных проектах и приложениях.
