TPS54A20EVM-770

TPS54A20EVM-770 от Texas Instruments

Общее описание

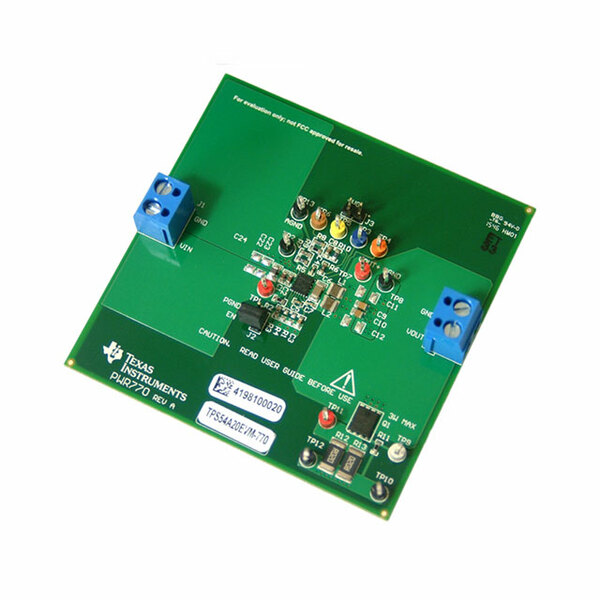

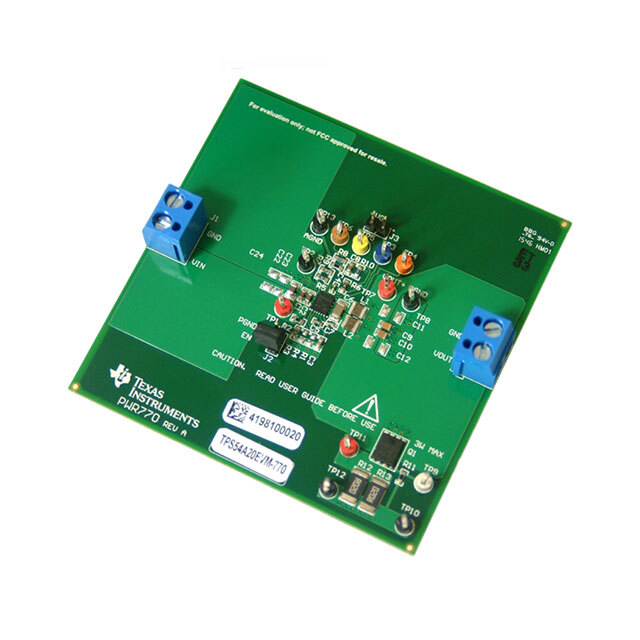

TPS54A20EVM-770 представляет собой оценочную плату для DC/DC-преобразователя TPS54A20 от Texas Instruments. Она предназначена для демонстрации возможностей высокоэффективного понижающего (Buck) преобразователя с выходным током до 10А и входным напряжением от 9.2В до 14В. Данная плата идеально подходит для оценки производительности и характеристик TPS54A20 в реальных условиях.

Преимущества

• Высокая эффективность: Преобразователь обеспечивает превосходную эффективность работы, что позволяет минимизировать тепловыделение.
• Компактные размеры: Благодаря использованию современной SMD-технологии и оптимальным схемотехническим решениям, плата обладает небольшими размерами.
• Простота использования: Полностью укомплектованная и готовая к работе плата позволяет быстро начать тестирование и разработку систем.

Недостатки

• Ограниченный диапазон входного напряжения: Входное напряжение ограничено до 14В, что может быть недостатком в некоторых применениях.
• Зависимость от внешних компонентов: Для стабильной работы может потребоваться тщательный подбор внешних компонентов.

Типовое использование

• Промышленные приложения: Использование в различной промышленной электронике для питания различных модулей и устройств.
• Сетевые и телекоммуникационные устройства: Питание сетевых роутеров, коммутаторов и другого телекоммуникационного оборудования.
• Тестовое оборудование: Применение в контрольно-измерительных устройствах и лабораторных установках.

Рекомендации по применению

• Терморегуляция: При высоких уровнях выходного тока рекомендуется обеспечить достаточное охлаждение для предотвращения перегрева.
• Разводка на печатной плате: Рекомендуется тщательно проработать разводку силовых и сигнальных дорожек для минимизации помех и потерь.
• Выбор компонентов: Обратите внимание на характеристики окружающих компонентов, таких как конденсаторы и катушки индуктивности, чтобы обеспечить стабильную и надежную работу системы.

Основные технические характеристики

• Входное напряжение: 9.2В ~ 14В
• Выходное напряжение: 1.2В
• Максимальный выходной ток: 10А
• Топология регулятора: Понижающий (Buck)
• Частота переключения: 2МГц
• Тип платы: Полностью укомплектованная

Возможные аналоги

• TPS54340EVM-593: Похожий по характеристикам понижающий регулятор от Texas Instruments с несколько большим диапазоном входного напряжения.
• LMR14030EVM: Оценочная плата для другого понижающего регулятора, также производства Texas Instruments, с широким диапазоном входного напряжения и выходными токами до 3А.

Используя данные рекомендации и технические характеристики, вы можете легко интегрировать TPS54A20EVM-770 в свои проекты и быстро оценить её потенциал для различных применений.
