TPS549D22EVM-784 от Texas Instruments

Общее описание

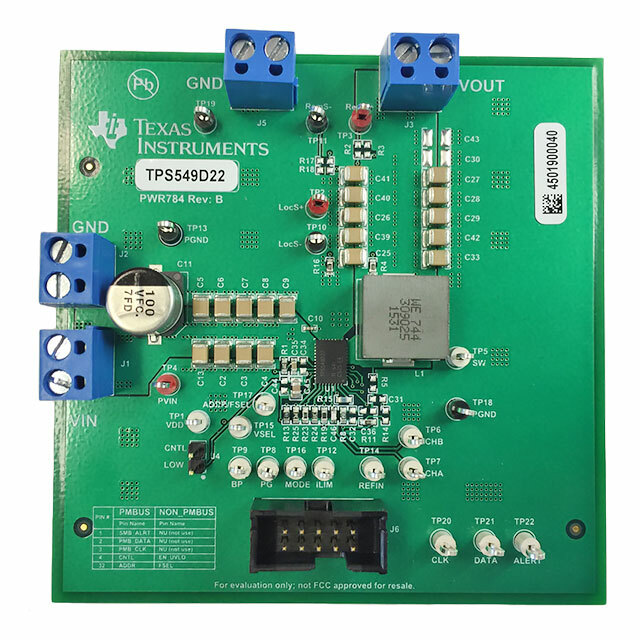

TPS549D22EVM-784 — это оценочный модуль, разработанный для демонстрации возможностей и характеристики пониженно-преобразующего DC/DC-регулятора серии TPS549D22 от компании Texas Instruments. Этот модуль помогает инженерам и разработчикам исследовать и оценить работу нового компонента в их собственных приложениях.

Преимущества

• Высокая эффективность: Интегрированные MOSFET и улучшенный контроль D-CAP3™ обеспечивают отличную производительность.
• Компактный размер: Решение обеспечивает высокую плотность мощности, делая его подходящим для ограниченного пространства.
• Простота использования: Оценочный модуль полностью укомплектован и готов к использованию, что упрощает процесс тестирования.
• Широкий диапазон входных напряжений: Поддерживает диапазон 5В до 16В, что делает его универсальным для различных приложений.

Недостатки

• Ограниченная мощность: Максимальный выходной ток ограничен 40А, что может быть недостаточно для некоторых приложений с высокими требованиями к мощности.
• Требует тонкой настройки: В некоторых ситуациях может требовать точной настройки для достижения оптимальной производительности.

Типовое использование

• Серверные и сетевые оборудования: Высокая плотность мощности делает его подходящим для использования в высокопроизводительных вычислительных системах.
• Энергетическое оборудование: Применяется в системах управления электропитанием, включая распределенные источники питания.
• Промышленные и коммуникационные системы: Используется там, где требуется надежное и эффективное преобразование мощности.

Рекомендации по применению

• Следите за охлаждением: Обеспечьте достаточное охлаждение для стабильной работы устройства при высоких токах.
• Тщательно подключайте вход и выход: Убедитесь в правильности подключения для предотвращения повреждений.
• Используйте качественные компоненты: Использовать высококачественные конденсаторы и дроссели для обеспечения стабильной работы.

Основные технические характеристики

• Количество выходов: 1, не изолированный
• Выходное напряжение: 1В
• Выходной ток: до 40А
• Входное напряжение: 5В ~ 16В
• Топология регулирования: Buck (понижающий преобразователь)
• Частота переключения: 650 кГц
• Тип платы: Полностью укомплектованная

Возможные аналоги

• TPS546D24AEVM-066: Другой оценочный модуль от Texas Instruments, поддерживающий высокую мощность и плотность.
• TPS56C215EVM: Ещё один понижающий преобразователь с отличной производительностью для менее мощных приложений.

Используйте TPS549D22EVM-784 для быстрой и эффективной оценки возможности DC/DC-преобразователя TPS549D22 и внедрения его в ваши проекты.
