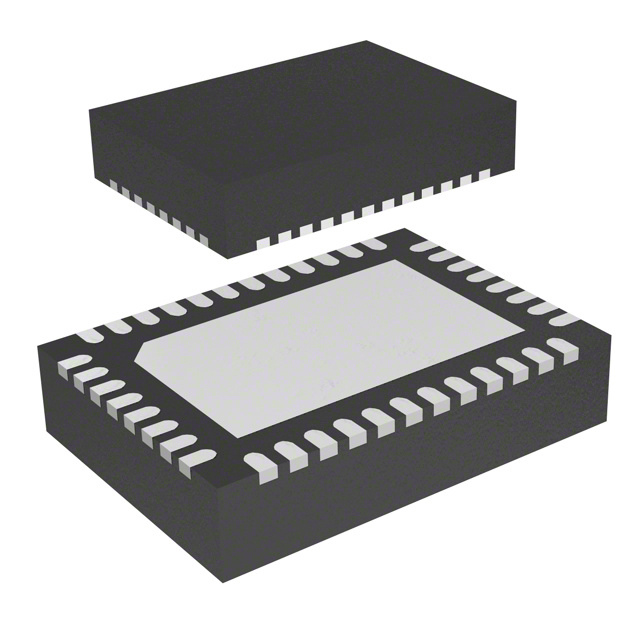

TPS549B22RVFT

Описание

Общая информация

TPS549B22RVFT - это понижающий (Buck) импульсный регулятор напряжения от компании Texas Instruments. Устройство обладает высокой степенью интеграции и способно доставлять ток до 25А на выходе, обеспечивая стабильное напряжение благодаря встроенному синхронному выпрямительному блоку.

Преимущества

• Высокая эффективность: встроенный синхронный выпрямитель помогает минимизировать потери энергии и увеличить коэффициент полезного действия.
• Широкий диапазон входного напряжения: от 1.5V до 18V, что позволяет использовать регулятор в различных приложениях.
• Программируемая частота: возможность настройки частоты переключения для оптимизации производительности и уменьшения шума.
• Компактный размер: малый форм-фактор (корпус 40-LQFN) подходит для плотных печатных плат.

Недостатки

• Потребность в надлежащем отводе тепла из-за высокой мощности.
• Необходимо тщательное проектирование печатной платы для минимизации электромагнитных помех и обеспечения стабильности.

Типовое использование

• Телекоммуникационное оборудование: роутеры, коммутаторы, базовые станции.
• Компьютерная техника: серверы, рабочие станции, платы расширения.
• Промышленные системы: системы управления, сбор данных, автоматизация.

Рекомендации по применению

• Обеспечьте адекватный теплоотвод и хорошее воздушное охлаждение, чтобы предотвратить перегрев.
• Следует тщательно проектировать трассировку печатной платы, особенно учитывая высокие токи и частоты переключения.
• Используйте качественные конденсаторы и другие элементы фильтрации для стабилизации выходного сигнала.

Основные технические характеристики

• Функция: Понижающий регулятор (Buck)
• Конфигурация выхода: Положительный, регулируемый
• Число выходов: 1
• Входное напряжение, мин: 1.5В
• Входное напряжение, макс: 18В
• Выходное напряжение, мин/фиксированное: 0.6В
• Выходное напряжение, макс: 5.5В
• Ток выхода: 25А
• Частота переключения: регулируемая
• Синхронный выпрямитель: Да
• Рабочая температура: -40°C ~ 125°C (TJ)
• Тип монтажа: Поверхностный монтаж
• Корпус: 40-LQFN

Возможные аналоги

• TPS548D22 - Похожие характеристики, однако с пониженным максимальным выходным током до 20А.
• LMZ31710 - Модуль понижающего регулятора с выходным током 10А, шире выбор по входному/выходному напряжению.

Надеемся, что это описание поможет вам в выборе оптимального компонента для вашего проекта. Если у вас возникли вопросы или требуется дальнейшая консультация, пожалуйста, свяжитесь с нашей службой поддержки.
