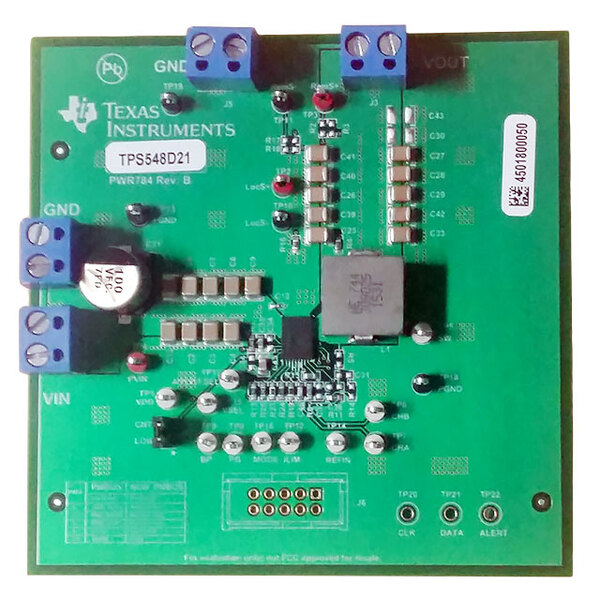

TPS548D21EVM-784

TPS548D21EVM-784 от Texas Instruments

Общее описание: TPS548D21EVM-784 представляет собой оценочный модуль для высокоэффективного, полностью интегрированного, понижающего (Buck) преобразователя TPS548D21 с технологией D-CAP3™ от Texas Instruments. Этот модуль создан для демонстрации рабочих характеристик и облегчения процесса проектирования с использованием TPS548D21.

Преимущества:

1. Высокая эффективность: Максимальная эффективность достигает 92% при 12 В входного напряжения.
2. Компактный размер: Малые габариты платы позволяют легко интегрировать модуль в различные системы.
3. Простота использования: Интуитивно понятная схема подключения и четкая документация.
4. Поддержка высокого выходного тока: Поддержка до 40 А выходного тока, что делает модуль идеальным для нагрузок с высоким потреблением.

Недостатки:

1. Ограничение по входному напряжению: Входное напряжение ограничено диапазоном от 5 В до 16 В.
2. Требуется радиатор при высоких нагрузках: При длительной работе на высоком выходном токе может понадобиться дополнительное охлаждение.

Типовое использование:

• Силовые системы в телекоммуникациях и дата-центрах.
• Питание процессоров, FPGA и других высокопроизводительных устройств.
• Индустриальные и медицинские приборы.

Рекомендации по применению:

• Для обеспечения стабильной и эффективной работы рекомендуется использовать модуль в системах с хорошо продуманным управлением теплом.
• Убедитесь, что входное энергоснабжение соответствует допустимому диапазону от 5 В до 16 В.
• Регулярно проверяйте монтажные соединения для предотвращения возможных механических повреждений.

Основные технические характеристики:

• Входное напряжение: 5 В ~ 16 В.
• Выходное напряжение: 1 В.
• Выходной ток: до 40 А.
• Частота переключения: 650 кГц.
• Технология регулирования: D-CAP3™.

Возможные аналоги:

• LM5145EVM-HD-20A от Texas Instruments - оценочный модуль для контроллера синхронного понижающего преобразователя LM5145.
• LTM4630EV от Analog Devices - микромодульный регулятор напряжения до 36 А на канал.

TPS548D21EVM-784 позволяет легко и быстро оценить производительность и эффективность понижающего преобразователя TPS548D21, что делает его идеальным инструментом для инженеров и разработчиков силовых систем.
