TPS548B22RVFT

TPS548B22RVFT от Texas Instruments

Общее описание

TPS548B22RVFT — это высокоэффективный синхронный понижающий регулятор (Buck регулятор) c регулируемым выходным напряжением от 0.6 до 1.6 В и выходным током до 25 А, в 40-контактном корпусе PowerLFQFN от компании Texas Instruments. Этот компонент идеально подходит для питания высокопроизводительных процессоров и других устройств, требующих точного и стабильного напряжения.

Преимущества

• Высокая эффективность: до 95% при высоких нагрузках.
• Широкий диапазон входного напряжения: от 1.5 В до 18 В.
• Правильная работа при высоких нагрузках: поддержка постоянного выходного тока до 25 А.
• Компенсация температуры: широкий диапазон рабочих температур от -40°C до +125°C.

Недостатки

• Требует хорошего теплоотвода: для поддержания эффективности и долговечности компонента необходимо обеспечить хороший теплоотвод.
• Сложность в настройках: требует опыта и понимания для правильной настройки параметров.

Типовое использование

• Питание процессоров и FPGA.
• Системы распределенного питания.
• Серверные и сетевые устройства.
• Промышленные контроллеры.

Рекомендации по применению

• Убедитесь в наличии достаточного охлаждения для предотвращения перегрева.
• Настройте выходное напряжение в соответствии с требованиями вашего приложения.
• Разработайте печатную плату с учетом требований к маршрутизации высоких токов и минимизации шума.

Основные технические характеристики

• Архитектура: Синхронный понижающий регулятор.
• Диапазон входного напряжения: 1.5 В - 18 В.
• Диапазон выходного напряжения: 0.6 В - 1.6 В.
• Выходной ток: до 25 А.
• Частота переключения: 470 кГц.
• Температура эксплуатации: -40°C ~ +125°C.

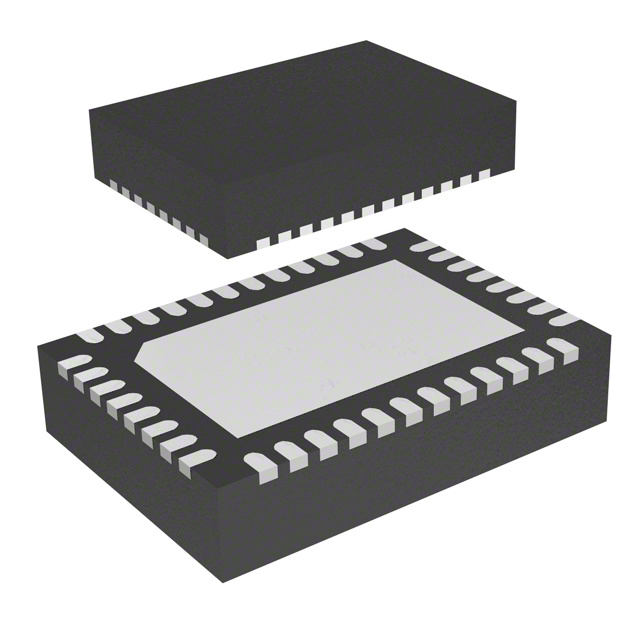

• Корпус: 40-контактный PowerLFQFN (7x5 мм).

Возможные аналоги

• TPS54620: также от Texas Instruments, поддерживает до 6 А выходного тока.
• LMZ31710: понижающий модуль с напряжением до 10 А, от Texas Instruments.
• MP2888A: от Monolithic Power Systems, выходной ток до 30 А.

TPS548B22RVFT — это надежный высокоэффективный понижающий регулятор, идеальный для приложений, требующих высокой мощности и точного выходного напряжения.
