TPS54821EVM-049

Описание TPS54821EVM-049 от Texas Instruments

Общее описание

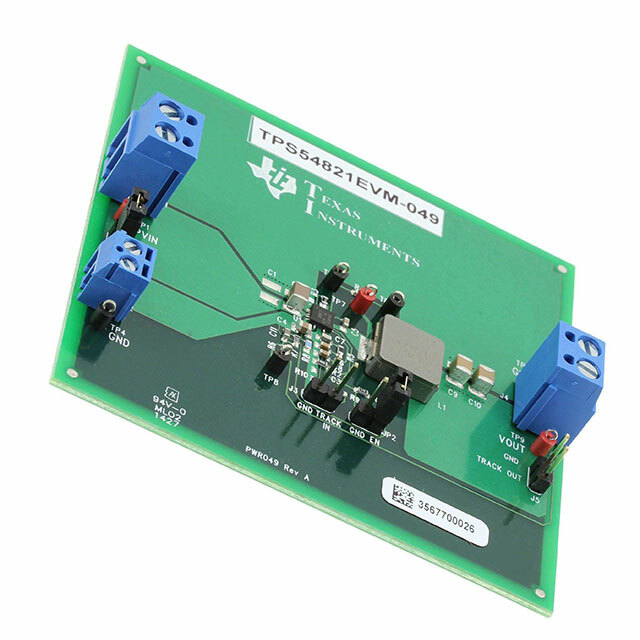

TPS54821EVM-049 — это оценочный модуль (Evaluation Module, EVM) для DC/DC-преобразователя TPS54821 от Texas Instruments. Этот модуль предназначен для демонстрации возможностей понижающего (Buck) преобразователя TPS54821, обеспечивая надежное и стабильное питание различного оборудования. Оценочный модуль уже полностью собран и тестирован, что упрощает его использование для разработчиков.

Преимущества

• Высокая эффективность: благодаря высокоэффективному процессору тесты показывают высокий КПД в широком диапазоне входных напряжений.
• Компактные размеры: облегчает интеграцию в существующие системы.
• Низкие пульсации и шумы: подходящий выбор для чувствительных к шумам приложений.
• Возможность регулировки выходного напряжения: позволяет адаптировать модуль под конкретные задачи.

Недостатки

• Требует специальных знаний для полноценного использования.
• Ограниченный диапазон входных и выходных напряжений может не подходить для всех приложений.

Типовое использование

• Понижающие преобразователи для питания микроконтроллеров и микропроцессоров.
• Телекоммуникационные системы.
• Питание для FPGA.
• Портативные устройства и инструменты.
• Индустриальные контроллеры.

Рекомендации по применению

1. Интенсивное тестирование при различных нагрузках и условиях: чтобы убедиться в стабильности работы модуля в вашем конкретном приложении.
2. Защита от перегрева: предусмотреть достаточное охлаждение в случае использования в средах с высокой температурой.
3. Использование в чистых условиях: избегать пыли и влажности для продления срока службы модуля.

Основные технические характеристики:

• Аналогичная схема IC / компонент: TPS54821.
• Входное напряжение (Vin): от 8 до 17 В.
• Выходное напряжение (Vout): 3.3 В.
• Выходной ток (Iout): до 8 А.
• Топология преобразователя: Buck.
• Частота переключения: 480 кГц.
• Тип платы: полностью укомплектованная и протестированная.
• Поставляемые компоненты: плата(ы).

Возможные аналоги

• TPS54360EVM-182: Оценочный модуль для TPS54360, который обеспечивает меньший выходной ток, но работает с более высоким входным напряжением.
• LM2576T-ADJ/NOPB: Регулируемый понижающий регулятор, предлагаемый Texas Instruments, для других возможных применений.
• LTC3603: Понижающий регулятор от Linear Technology, альтернативный вариант с немного отличающимися характеристиками.

Заключение

TPS54821EVM-049 — это мощный и надежный инструмент для разработчиков, позволяющий быстро и эффективно протестировать функциональность понижающего преобразователя TPS54821 в различных приложениях. Этот оценочный модуль прост в использовании и обеспечивает высокую производительность, что делает его отличным выбором для разработчиков электроники в самых различных областях.
