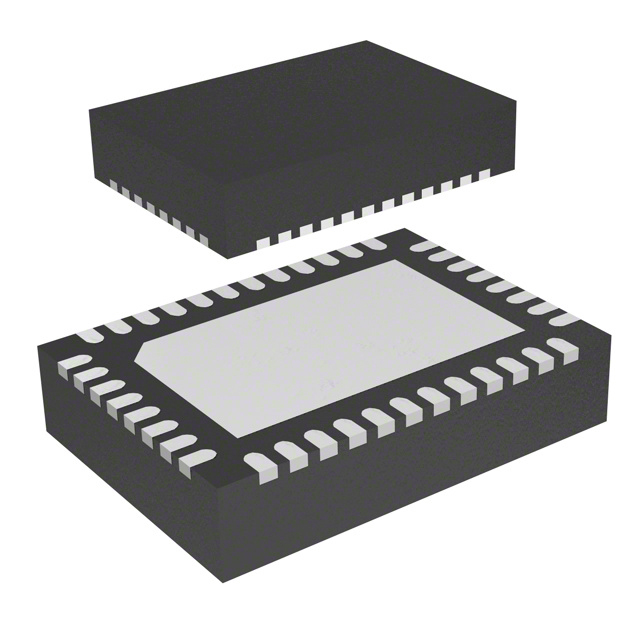

TPS546D24RVFT

TPS546D24RVFT от Texas Instruments

Общее описание

TPS546D24RVFT — это синхронный понижающий импульсный регулятор напряжения с широтно-импульсной модуляцией (ШИМ) от компании Texas Instruments. Он предназначен для работы с широким диапазоном входных напряжений от 2.95V до 16V и способен обеспечивать выходное напряжение в диапазоне от 0.6V до 5.5V при выходном токе до 40A. Высокая плотность мощностных цепей делает его идеальным выбором для применения в компактных устройствах.

Преимущества

• Высокая эффективность: Синхронный режим работы обеспечивает минимальные потери на переключение и высокую эффективность.
• Широкий диапазон входных напряжений: Поддержка входного напряжения от 2.95V до 16V.
• Регулируемое выходное напряжение: Возможность настройки выходного напряжения в диапазоне от 0.6V до 5.5V.
• Высокая плотность тока: Поддержка до 40A выходного тока.
• Компактный корпус: 40-LQFN-CLIP (7x5), что снижает занимаемое место на печатной плате.

Недостатки

• Ограниченный температурный диапазон: Рабочая температура ограничена диапазоном от -40°C до 125°C.
• Требует внимательного проектирования печатной платы: Высокие токи и частоты требуют тщательного подхода к разводке.

Типовое использование

• Серверы и центры обработки данных
• Телекоммуникационное оборудование
• Индустриальная электроника
• Системы питания процессоров и графических чипов
• Высокопроизводительные вычислительные устройства

Рекомендации по применению

• Убедитесь в правильной выборе компонентов блока питания для обеспечения адекватных условий охлаждения.
• Используйте качественные фильтры и радиаторы для минимизации нагрева и обеспечения долговечности работы устройства.
• Внимательно следите за разводкой печатной платы для минимизации электромагнитных помех и улучшения стабильности системы.

Основные технические характеристики

• Входное напряжение: от 2.95V до 16V
• Выходное напряжение: от 0.6V до 5.5V
• Выходной ток: до 40A
• Частота переключения: от 225kHz до 1.5MHz
• Режим работы: Синхронный
• Температурный диапазон: от -40°C до 125°C
• Корпус: 40-LQFN-CLIP (7x5)

Возможные аналоги

• TPS548D22RVFT — аналог с похожими характеристиками, но с меньшими размерами и током до 30A.
• LTM4630A от Linear Technology — модуль с хорошей плотностью мощности и аналогичными характеристиками.

Используя TPS546D24RVFT, вы получаете надежное и высокоэффективное решение для понижающего импульсного питания с высоким выходным током, удовлетворяющее всем требованиям современных электронных устройств.
