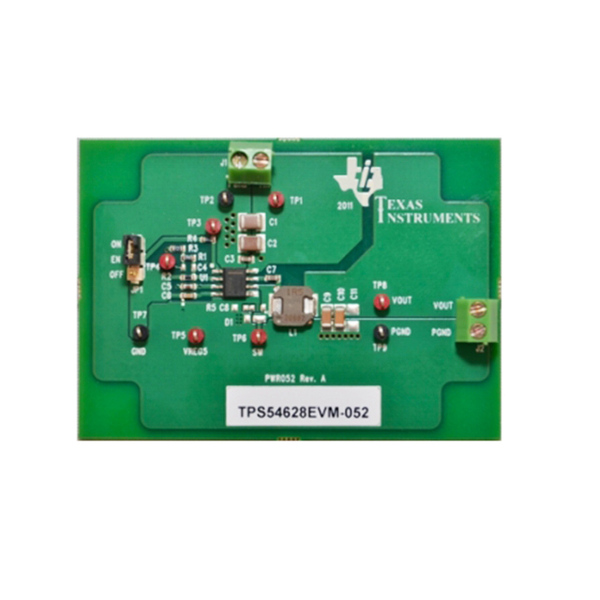

TPS54628EVM-052

Описание TPS54628EVM-052 от Texas Instruments

Модуль оценки TPS54628EVM-052 предназначен для демонстрации возможностей и характеристик понижающего DC/DC-преобразователя TPS54628, который использует технологию D-CAP2™ и режим Eco-Mode™. Этот модуль может стать незаменимым инструментом для разработчиков источников питания, обеспечивая простоту использования и отличную производительность.

Общие преимущества

• Высокая эффективность: благодаря технологиям D-CAP2™ и Eco-Mode™ модуль обеспечивает высокую эффективность преобразования энергии, даже при низкой нагрузке.
• Компактность: размер модуля позволяет удобно интегрировать его в различные устройства.
• Простота настройки: модуль полностью готов к работе и не требует дополнительной настройки перед использованием.

Недостатки

• Ограниченная мощность: максимальный выходной ток модуля составляет 6А, что может быть недостаточно для некоторых приложений.
• Ограниченный диапазон входных напряжений: входное напряжение ограничено диапазоном 4.5В — 18В.

Типовое использование

• Источники питания для микроконтроллеров и микропроцессоров.
• Питание для периферийных устройств и модулей.
• Специализированные системы питания для портативных устройств и бытовой электроники.

Рекомендации по применению

• Используйте модуль для разработки прототипов источников питания.
• Идеален для использования в образовательных целях, изучения DC/DC-преобразователей.
• Подходит для анализа производительности и оптимизации схемы на основе TPS54628 D-CAP2™ технологии.

Основные технические характеристики

• Количество выходов и тип: 1, неизолированный
• Выходное напряжение: 1.05В
• Максимальный выходной ток: 6А
• Входное напряжение: от 4.5В до 18В
• Топология: понижающий (Buck)
• Частота переключения: 650kHz
• Тип платы: полностью укомплектованный модуль.
• Используемая ИС: TPS54628

Возможные аналоги

• TPS5430EVM-235: модуль для оценки TPS5430, поддерживающий ток до 3А и оснащенный схожей топологией.
• LM2675EVM-301: на базе LM2675, обеспечивающий до 1А выходного тока при аналогичной эффективности и надежности.

Надеемся, что данное описание поможет вам лучше понять возможности и применение модуля TPS54628EVM-052, а также облегчит процесс его выбора и использования в ваших проектах.
