TPS54625EVM-608

TPS54625EVM-608 от Texas Instruments

Общее описание

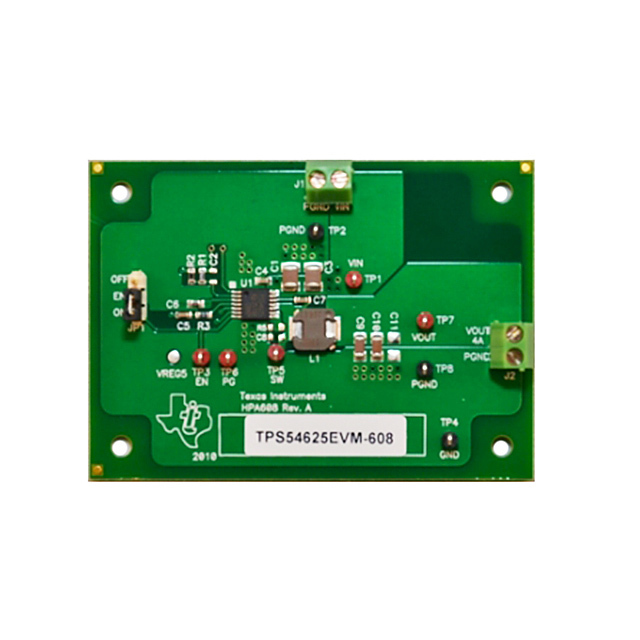

TPS54625EVM-608 — это демонстрационная плата для оценки работы понижающего DC/DC-преобразователя TPS54625 от Texas Instruments. Этот модуль предназначен для разработки и тестирования приложений, которые требуют стабильного преобразования напряжения с высоким КПД. Плата полностью готова к использованию и включает все необходимые компоненты для быстрого начала работы.

Преимущества

• Высокий КПД: Позволяет минимизировать энергопотребление и тепловыделение.
• Широкий диапазон входных напряжений: Поддерживает входные напряжения от 4.5 до 18 В, что делает ее универсальной для различных приложений.
• Высокая выходная мощность: Может обеспечить до 6.5 А выходного тока при максимальном напряжении 1.05 В.
• Компактный дизайн: Позволяет легко интегрировать плату в различные системы.

Недостатки

• Ограниченная мощность: Выходной ток ограничен 6.5 А, что может быть недостаточно для некоторых приложений.
• Требование к радиатору: Для работы в условиях высокой нагрузки может потребоваться дополнительное охлаждение.

Типовое использование

• Системы связи и телекоммуникации.
• Промышленная автоматизация.
• Портативные устройства и мобильные системы.
• Управление питанием в различных электронных устройствах.

Рекомендации по применению

• Убедитесь, что входное напряжение находится в пределах от 4.5 до 18 В.
• Не превышайте максимальный выходной ток в 6.5 А, чтобы избежать повреждений.
• Используйте адекватное охлаждение, если устройство будет работать в условиях высокой нагрузки.

Основные технические характеристики

• Тип преобразователя: Понижающий (Buck).
• Количество выходов: 1.
• Выходное напряжение: 1.05 В.
• Входное напряжение: от 4.5 В до 18 В.
• Выходной ток: до 6.5 А.
• Частота переключения: 650 кГц.
• Конфигурация платы: Полностью собранная.
• Используемый ИС: TPS54625.

Возможные аналоги

• LM22670 от Texas Instruments: Понижающий преобразователь с интегрированным ключом, может обеспечить до 3 А выходного тока.
• LTC3633 от Analog Devices: Двухканальный понижающий DC/DC-преобразователь с возможностью работы в синхронном режиме.

TPS54625EVM-608 является отличным выбором для разработчиков, которым требуется надежное и эффективное решение для преобразования напряжения. С ее помощью вы можете быстро протестировать и интегрировать преобразователь в свои проекты, обеспечив высокую стабильность и производительность.
