TPS54620EVM-374

Обзор

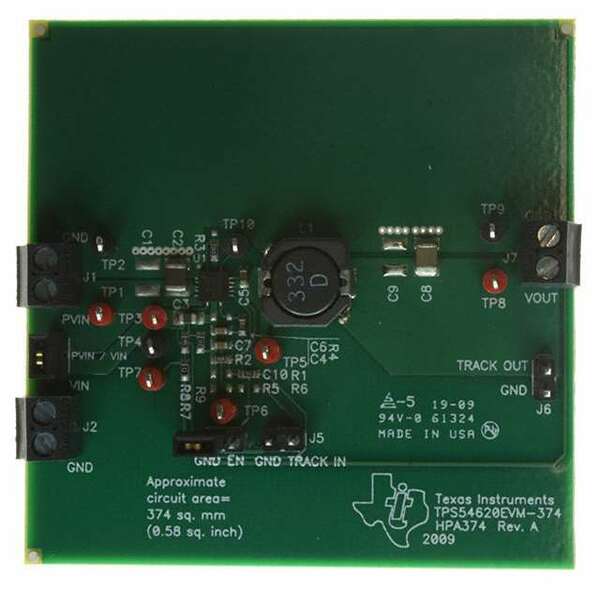

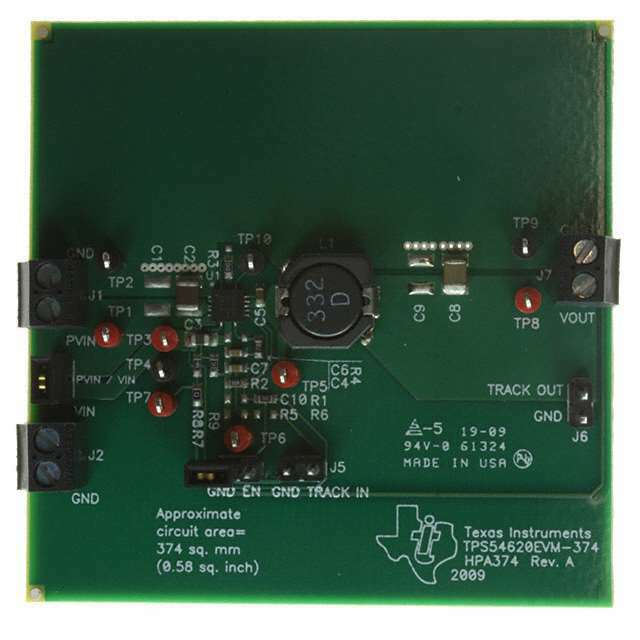

TPS54620EVM-374 — это оценочная плата от Texas Instruments, предназначенная для разработки и тестирования использования понижающего DC/DC преобразователя TPS54620. Плата предоставляет готовое решение для питания с выходным током до 6 ампер и может использоваться для различных приложений, требующих стабильного и эффективного преобразования мощности.

Преимущества

• Высокая эффективность: обеспечивает высокий коэффициент преобразования энергии, что позволяет уменьшить тепловые потери и повысить энергоэффективность системы.
• Компактная конструкция: маленький размер платы позволяет легко интегрировать её в различные прототипы и системы.
• Простое использование: оценочная плата полностью укомплектована и готова к использованию, что снижает время и усилия на наладку.
• Гибкость: возможность работы с различными входными и выходными напряжениями, что делает её универсальной для многих приложений.

Недостатки

• Ограниченная мощность: максимальный выходной ток ограничен значением 6 А, что может быть недостаточным для некоторых более мощных приложений.
• Требования к охлаждению: при работе с высокими нагрузками может потребоваться дополнительное охлаждение.

Типовое использование

• Прототипирование и тестирование схем питания.
• Приложения, требующие стабильного понижающего преобразования напряжения.
• Использование в учебных целях для изучения принципов работы понижающих DC/DC преобразователей.
• Питание различных цифровых и аналоговых устройств.

Рекомендации по применению

• Обеспечить адекватное охлаждение при работе на максимальных нагрузках.
• Тщательно следить за входными и выходными напряжениями, чтобы избежать превышения допустимых пределов.
• Использовать качественные соединительные кабели для минимизации потерь и увеличения надежности соединений.

Основные технические характеристики

• Тип преобразователя: Понижающий (Buck)
• Количество выходов: 1, не изолированный
• Входное напряжение: от 8 В до 17 В
• Выходное напряжение: 3.3 В (может быть настроено на разные уровни)
• Выходной ток: до 6 А
• Частота переключения: 480 кГц
• Размеры платы: компактные размеры для удобного монтажа

Возможные аналоги

• LM22678EVAL/NOPB от Texas Instruments: оценочная плата для 5A понижающего регулятора.
• LM5576EVAL/NOPB от Texas Instruments: оценочная плата для 3A понижающего преобразователя с более широким диапазоном входного напряжения.
• LTM4622EY-EVN от Analog Devices: компарабельная оценочная плата для двухканального понижающего модуля.

Эта оценочная плата предоставляет идеальные условия для быстрого старта и проверки возможностей понижающего DC/DC преобразователя TPS54620.
