Описание продукта: TPS54519EVM-037 от Texas Instruments

Общее описание

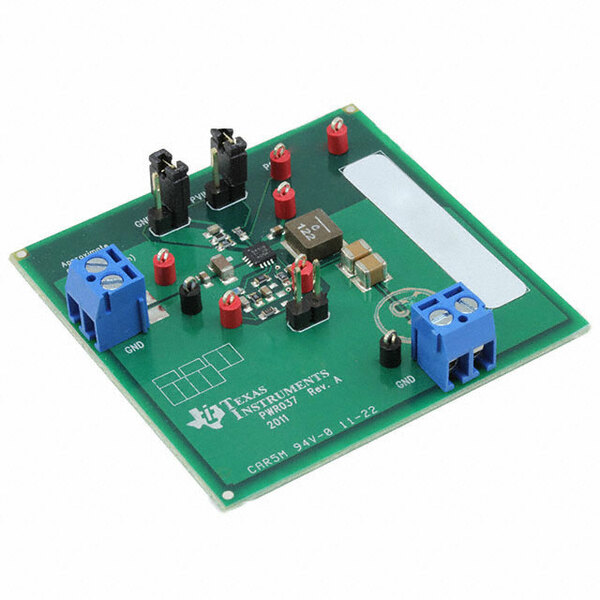

TPS54519EVM-037 — это оценочный модуль от компании Texas Instruments, предназначенный для демонстрации работы понижающего DC/DC преобразователя TPS54519. Модуль позволяет разработчикам легко протестировать и оценить характеристики TPS54519 в различных приложениях. Основной функцией TPS54519 является преобразование входного постоянного напряжения в регулируемое более низкое выходное напряжение.

Преимущества

• Высокая эффективность: Обеспечивает высокий КПД преобразования, что снижает потери энергии.
• Широкий диапазон входных напряжений: Поддерживает работу с входными напряжениями от 2.95 В до 6 В.
• Высокий выходной ток: Способен обеспечивать выходной ток до 5 А.
• Регуляция выходного напряжения: Позволяет точно регулировать выходное напряжение благодаря интегрированному контроллеру.

Недостатки

• Сложность настройки: Несмотря на наличие готового оценочного модуля, для оптимального использования могут потребоваться дополнительные знания в области электроники.
• Габариты: Компактные размеры могут затруднять монтаж и интеграцию в некоторые проекты.

Типовое использование

• Промышленная электроника
• Бытовая электроника
• Телекоммуникационное оборудование
• Мобильные устройства
• Системы автоматизации

Рекомендации по применению

1. Питание и заземление: Используйте низкоимпедансные источники питания и качественное заземление для минимизации шумов.
2. Дроссель и конденсаторы: Выбирайте качественные компоненты, такие как дроссели и конденсаторы, для обеспечения стабильной работы.
3. Температурный режим: Обеспечьте адекватное охлаждение модуля, чтобы избежать перегрева и повреждений.

Основные технические характеристики

• Входное напряжение: 2.95 В - 6 В
• Выходное напряжение: Регулируемое, по умолчанию 1.8 В
• Выходной ток: до 5 А
• Частота переключения: 490 кГц
• Топология: Понижающий преобразователь (Buck)
• Тип платы: Полностью собранная
• Используемая микросхема/часть: TPS54519

Возможные аналоги

• TPS54620 от Texas Instruments: Номинальный ток 6 А, входное напряжение до 17 В
• LM3150 от Texas Instruments: Высокопроизводительный контроллер переключения, поддержка более высокого входного напряжения
• MAX17501 от Maxim Integrated: Компактный понижающий преобразователь с низкими потерями

Использование оценочного модуля TPS54519EVM-037 позволит вам легко протестировать и интегрировать эту мощную микросхему в ваши проекты, обеспечивая высокую эффективность и надежность работы.
