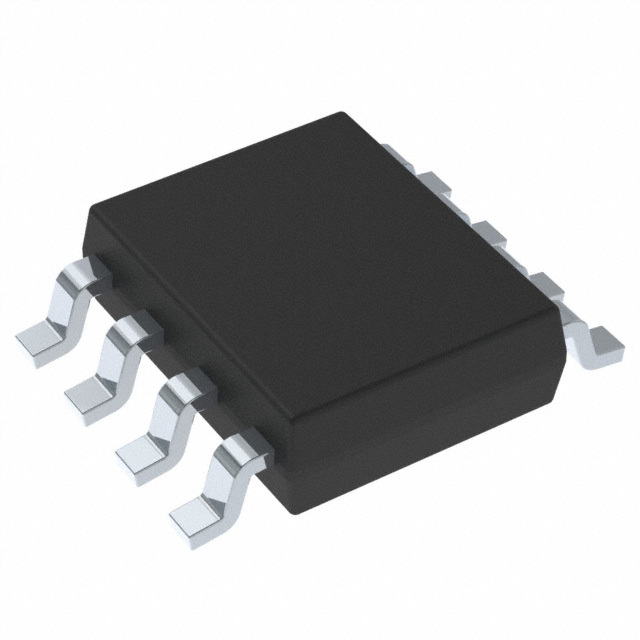

TPS5450MDDAREP

Описание

TPS5450MDDAREP от Texas Instruments — высокоэффективный шаговый (Buck) регулятор напряжения с регулируемым выходом. Этот компонент обеспечивает стабильное и надежное понижение напряжения в различных приложениях, благодаря чему он отлично подходит для широкого спектра промышленных и автомобильных применений.

Преимущества

• Высокая эффективность: Снижение потерь мощности благодаря применению переключающих регуляторов.
• Широкий диапазон входных напряжений: Поддержка входных напряжений от 5.5В до 36В, что делает компонент универсальным для различных источников питания.
• Высокий выходной ток: До 5А, что позволяет использовать компоненты в мощных системах.
• Компактный размер: Поверхностный монтаж (SMD) и корпус PowerSOIC улучшает теплоотведение и уменьшает требуемую площадь платы.
• Отличная стабильность: Поддержание стабильного выходного напряжения в диапазоне от 1.221В до 32.04В.
• Соответствие стандартам: Автомобильная квалификация AEC-Q100, что гарантирует надежность и долговечность.

Недостатки

• Отсутствие синхронного выпрямителя: Могут быть некоторые ограничения по эффективности при высоких частотах или низких напряжениях.
• Требования к теплоотведению: При полной нагрузке (5А) может потребоваться хорошая система теплоотведения.

Типовое использование

• Промышленные системы контроля и автоматизации
• Автомобильные приложения и системы бортового питания
• Энергетические системы и аккумуляторные блоки
• Устройства телекоммуникаций и сетевое оборудование

Рекомендации по применению

• Обеспечьте хорошее теплоотведение для стабилизации теплового режима компонента.
• Правильно выбирайте и устанавливайте внешние компоненты (индуктивности, конденсаторы) для достижения максимальной эффективности и стабильности.
• Используйте компоненты в пределах допустимых входных и выходных напряжений для предотвращения перегрузок и повреждений.

Основные технические характеристики

• Тип регулятора: Шаговый (Buck)
• Конфигурация выхода: Положительный, регулируемый
• Число выходов: 1
• Минимальное входное напряжение: 5.5В
• Максимальное входное напряжение: 36В
• Минимальное выходное напряжение: 1.221В
• Максимальное выходное напряжение: 32.04В
• Выходной ток: 5А
• Частота переключения: 500 кГц
• Рабочая температура: -55°C ~ 125°C (TJ)
• Корпус: 8-PowerSOIC (0.154", 3.90мм ширина)
• Способ монтажа: Поверхностный монтаж (SMD)
• Соответствие стандартам: AEC-Q100

Возможные аналоги

• TPS54240: Другой шаговый регулятор от Texas Instruments с входным напряжением до 42В и выходным током до 2.5А.
• LM2675: Шаговый регулятор от Texas Instruments с входным напряжением до 40В и выходным током 1А.
• L4973D5.1: Шаговый регулятор от STMicroelectronics с входным напряжением до 40В и выходным током до 5А.

Используйте TPS5450MDDAREP для создания высокоэффективных и надежных систем управления питанием, обеспечивая стабильное и регулируемое напряжение в ваших проектах.
