TPS544C25RVFT

TPS544C25RVFT от Texas Instruments

Общее описание

TPS544C25RVFT - это высокопроизводительная понижающая регулируемая ИС (интегральная схема) от Texas Instruments, предназначенная для использования в системах мощного питания. Она обеспечивает точное и стабильное снижение напряжения с входных источников питания в широком диапазоне. Максимальный выходной ток составляет 30А. Данная модель выполнена в корпусе PowerLFQFN с 40 выводами, что обеспечивает компактное и эффективное размещение на печатной плате.

Преимущества

• Высокая эффективность: Синхронный режим работы обеспечивает минимальные потери мощности и высокую эффективность.
• Широкий диапазон входного напряжения: Поддержка входного напряжения от 4,5В до 18В, что делает данный регулятор универсальным для различных приложений.
• Высокая точность: Встроенная схема регулирования обеспечивает стабильность выходного напряжения в диапазоне от 0,5В до 5,5В.
• Компактный корпус: Форма PowerLFQFN уменьшает необходимость в пространстве на печатной плате, упрощая дизайн и монтаж.

Недостатки

• Требовательность к системе охлаждения: При высоких нагрузках возможно потребуется дополнительное охлаждение для эффективной работы.
• Требуется дополнительная настройка: Для оптимальной работы ПИН-ы могут потребовать тонкой настройки в зависимости от конкретного применения.

Типовое использование

• Серверные системы и центры обработки данных.
• Высокопроизводительные вычислительные системы.
• Платформы связи и сетевого оборудования.
• Индустриальные системы питания.

Рекомендации по применению

• Следите за температурными показателями и используйте подходящие системы охлаждения при высоких нагрузках.
• Проведите тщательную настройку и проверку параметров ПИН-ов, чтобы обеспечить стабильно высокую эффективность работы.
• Используйте компоненты с высокой точностью для обеспечения стабильного напряжения на выходе.

Основные технические характеристики

• Функция: Понижающий (Buck)
• Конфигурация выхода: Положительный регулируемый
• Количество выходов: 1
• Входное напряжение (мин.): 4,5В
• Входное напряжение (макс.): 18В
• Выходное напряжение (мин./фикс.): 0,5В
• Выходное напряжение (макс.): 5,5В
• Выходной ток: 30А
• Частота переключения: 200кГц - 1МГц
• Синхронный выпрямитель: Да
• Рабочая температура: -40°C ~ 125°C (TJ)
• Тип монтажа: Поверхностный монтаж (SMD)

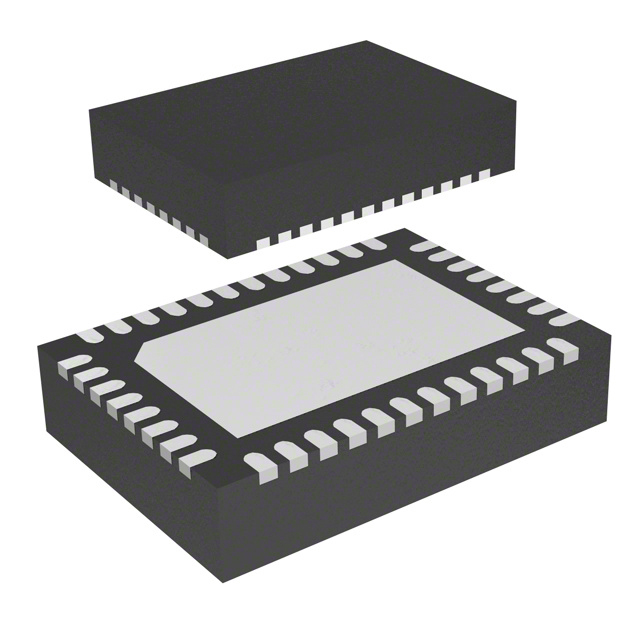

• Корпус / габариты: 40-PowerLFQFN (7x5 мм)

Возможные аналоги

• TPS543B20RVFT от Texas Instruments - с выходным током 25А и аналогичными характеристиками, также в корпусе PowerLFQFN.
• LM5145 от Texas Instruments - широко используемый понижающий регулятор с выходным током 20А.

TPS544C25RVFT от Texas Instruments - отличный выбор для создания мощных и стабильных систем питания в компактном корпусе с высокой эффективностью и точностью регулирования.
