TPS544C20RVFT от Texas Instruments

Общее описание

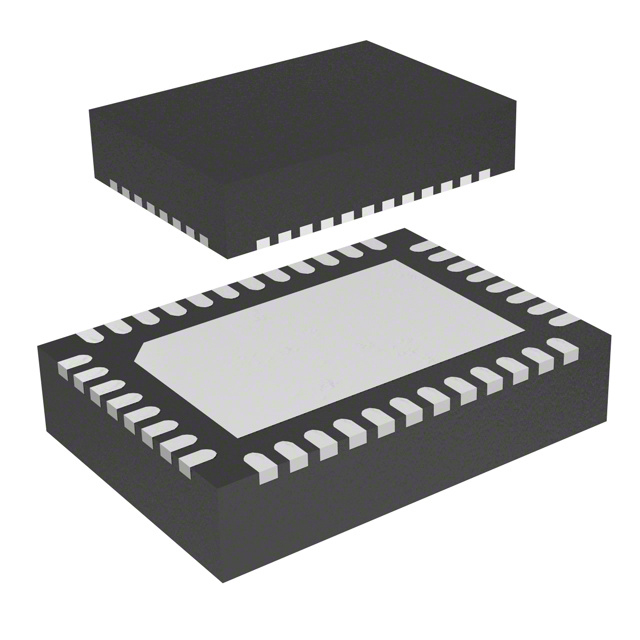

TPS544C20RVFT — это импульсный понижающий регулятор напряжения от Texas Instruments. Он предназначен для преобразования входного напряжения в пределах от 4.5V до 18V в регулируемое выходное напряжение диапазоном от 0.6V до 5.5V с максимальным током нагрузки до 30A. Устройство выполнено в корпусе PowerLFQFN- clip с габаритами 7 мм x 5 мм, что позволяет экономить место на печатной плате.

Преимущества

• Высокая эффективность преобразования напряжения
• Малая занимаемая площадь благодаря компактному корпусу
• Регулируемое выходное напряжение
• Синхронный выпрямитель для повышения эффективности
• Широкий диапазон входного напряжения
• Широкий диапазон рабочих температур

Недостатки

• Относительно высокая стоимость по сравнению с менее мощными регуляторами
• Пайка мелких корпусов требует навыков и специализированного оборудования

Типовое использование

• Питание микропроцессоров и цифровых сигнальных процессоров (DSPs)
• Системы хранения данных и серверное оборудование
• Промышленные и телекоммуникационные оборудование
• Встроенные системы и устройства

Рекомендации по применению

• Обеспечьте хорошее отведение тепла от корпуса регулятора.
• Используйте индуктивность и конденсаторы с высокими токами насыщения и низкими эквивалентными последовательными сопротивлениями (ESR).
• Позаботьтесь об экранировании и разводке соображений электромагнитной совместимости (EMC).

Основные технические характеристики

• Входное напряжение: 4.5V - 18V
• Выходное напряжение: 0.6V - 5.5V (настраиваемое)
• Максимальный выходной ток: 30A
• Частота переключения: 250kHz - 1MHz
• Синхронный выпрямитель: Да
• Рабочая температура: -40°C ~ 125°C (TJ)
• Тип корпуса: 40-LQFN-CLIP (7x5 мм)

Возможные аналоги

• TPS544B20RVFT от Texas Instruments: аналогичный регулятор на 20A, подходящий для менее требовательных приложений.
• LM5145 от Texas Instruments: Понижающий контроллер с максимальным током нагрузки до 20A.
• LTC3851 от Analog Devices: Высокопроизводительный понижающий регулятор напряжения с подобными характеристиками.

Для более подробной информации и схемотехнической документации, обращайтесь к официальной документации Texas Instruments.
