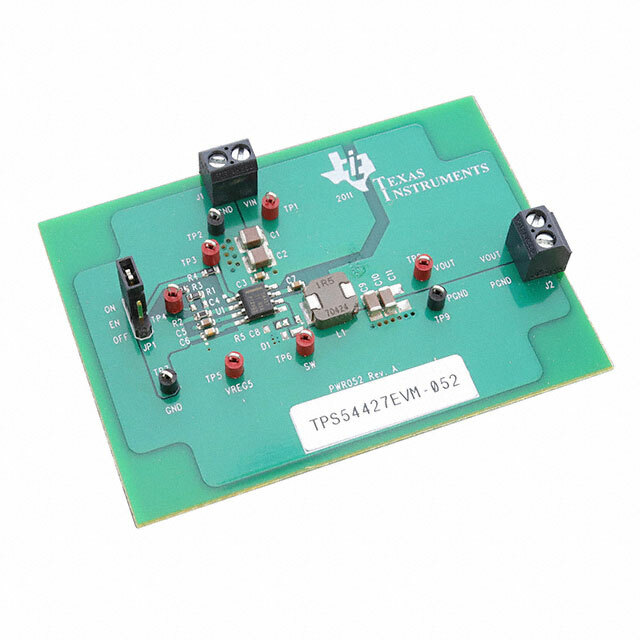

Модуль оценки TPS54427EVM-052 от Texas Instruments

Общее описание

TPS54427EVM-052 является демонстрационной платой на основе понижаяющего преобразователя TPS54427 от Texas Instruments. Она предназначена для представления возможностей высокоэффективного, синхронного понижательного DC/DC преобразователя семейства SWIFT™ с использованием технологии D-CAP2™. Эта плата позволяет пользователям быстро и легко оценить производительность TPS54427 в различных приложениях.

Преимущества

• Высокая эффективность: Технология синхронного выпрямления и низкие потери на переключение обеспечивают высокий КПД.
• Простота использования: Благодаря технологии D-CAP2™, не требуется внешний компенсационный конденсатор.
• Компактные размеры: Монолитный дизайн и высокая частота переключения (650 кГц) позволяют уменьшить размеры компонентов и общие габариты устройства.
• Широкий диапазон входных напряжений: От 4,5 В до 18 В, что подходит для различных источников энергии.
• Высокая нагрузочная способность: Выходной токе до 4 А, что делает модуль подходящим для питания различных устройств.

Недостатки

• Ограниченные возможности настройки: Поскольку плата уже оптимизирована для работы с конкретными параметрами, возможности пользователя по ее настройке могут быть ограничены.

Типовое использование

• Индустриальная автоматизация: Питание датчиков, управляющих цепей, актуаторов.
• Телекоммуникационные системы: Питание активных компонентов линий связи и сетевых устройств.
• Портативные устройства: Питание микроконтроллеров, драйверов дисплея и других периферийных устройств.
• Информационные системы: Питание модулей памяти, процессоров и других критически важных компонентов.

Рекомендации по применению

• Проверка и тестирование: Рекомендуется использовать плату для изучения возможностей и проверки совместимости TPS54427 с вашими приложениями.
• Прототипирование: Подходит для быстрой разработки и тестирования прототипов ваших проектов.

Основные технические характеристики

• Тип преобразователя: Понизительный (Buck)
• Выходное напряжение: 1,05 В
• Входное напряжение: От 4,5 В до 18 В
• Выходной ток: До 4 А
• Частота переключения: 650 кГц
• Форм-фактор платы: Полностью собранная и готовая к использованию

Возможные аналоги

• TPS54327: Сходный по параметрам, но с максимальным выходным током 3 А.
• LM2675: Понизительный регулятор, схожий по функциональности, но с другим вариантом внешней обвязки и параметрами.

Используя TPS54427EVM-052, вы можете значительно упростить процесс разработки и тестирования преобразовательных цепей в ваших проектах.
