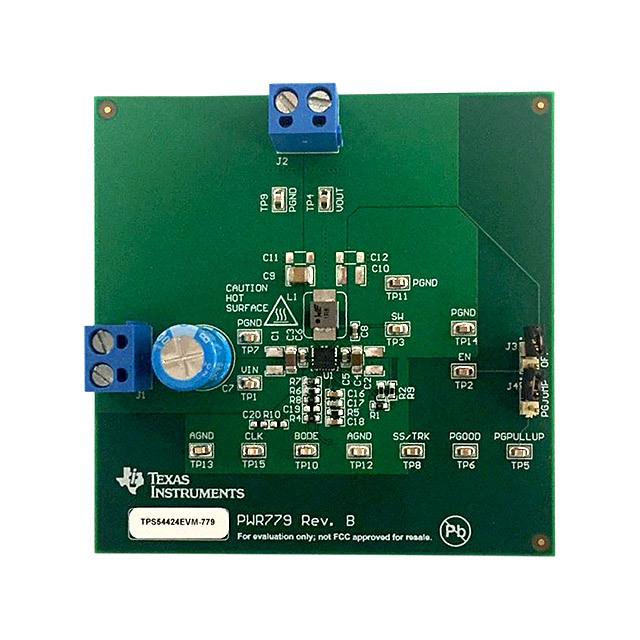

TPS54424EVM-779

TPS54424EVM-779 Evaluation Module

Общее описание

TPS54424EVM-779 — это оценочный модуль для TPS54424 от Texas Instruments, предназначенный для демонстрации возможностей и производительности данного интегрального стабилизатора напряжения типа "step-down" (понижающий преобразователь). Этот модуль позволяет легко проверить работу микросхемы в реальных условиях и оценить ее параметры, такие как КПД, тепловое поведение и способность справляться с перегрузками.

Преимущества

• Высокая эффективность: благодаря усовершенствованной архитектуре, TPS54424 обеспечивает высокий КПД более 90%.
• Компактность: малый размер платы позволяет использовать модуль в разнообразных компактных устройствах.
• Гибкость применения: поддержка широкого входного напряжения от 4.5V до 17V.
• Простота использования: вся необходимая периферия уже установлена на плате, что позволяет быстро подключить и протестировать модуль.

Недостатки

• Одноканальный выход: модуль поддерживает только один выходной канал, что ограничивает его использование в многофазных системах.
• Неоптимален для высоких токов: максимальный ток нагрузки 4А может быть недостаточным для приложений с высоким потреблением.

Типовое использование

• Регулирование питания процессоров и ASIC.
• Преобразование напряжения в распределенных системах питания.
• Источники питания для телекоммуникационного оборудования.
• Питание периферийных устройств в компьютерах и серверах.

Рекомендации по применению

• Следует обеспечить адекватное рассеивание тепла, особенно при работе на максимальных значениях тока.
• Использовать в приложениях, где требуется аккуратное регулирование низковольтного питания с минимальными пульсациями.

Основные технические характеристики

• Количество выходов и тип: 1 канал, не изолированный.
• Входное напряжение: от 4.5V до 17V.
• Выходное напряжение: 1.8V (рекомендуемое), легко настраиваемое.
• Максимальный выходной ток: до 4A.
• Топология регулятора: понижающий (Buck).
• Частота переключения: 700kHz.
• Тип платы: полностью собранная и проверенная.
• Задействованная микросхема: TPS54424.

Возможные аналоги

• TPS54202EVM-716: аналогичный модуль для чипа TPS54202, поддерживающий более низкий ток до 2А.
• LM5163EVM-BST: модуль для LM5163, обеспечивающий выходной ток до 3A и входное напряжение до 65V.

TPS54424EVM-779 — это высокоэффективный оценочный модуль, который идеально подходит для тестирования и быстрой интеграции чипа TPS54424 в различные электронные проекты.
