TPS543C20EVM-054

Общее описание

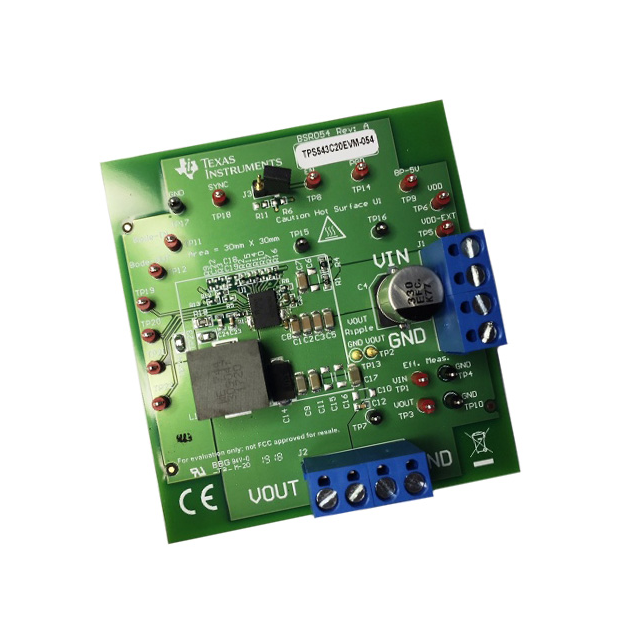

TPS543C20EVM-054 от Texas Instruments — это оценочная плата, предназначенная для демонстрации возможностей и функционала понижающего (Buck) DC/DC преобразователя TPS543C20. Этот преобразователь поддерживает входное напряжение от 5 до 16 В и способен выдавать стабильное выходное напряжение 0,9 В при токе до 40 А. Плата полностью собрана и готова к использованию, что позволяет быстро протестировать и оценить работу преобразователя в различных приложениях.

Преимущества

• Высокий ток выхода: до 40 А, что делает плату подходящей для приложений с высоким энергопотреблением.
• Широкий диапазон входных напряжений: от 5 до 16 В, обеспечивающий гибкость в использовании.
• Высокая частота переключения: 500 кГц, что способствует уменьшению размеров внешних компонентов и повышению эффективности.
• Полностью собранная плата: готовность к немедленному использованию без необходимости сборки или настройки.

Недостатки

• Ограниченное выходное напряжение: фиксированное на уровне 0,9 В, что может не подходить для всех приложений.
• Требуется осторожность в обращении с высокими токами: неправильное подключение или настройки могут привести к повреждению платы или опасным ситуациям.

Типовое использование

• Системы питания серверов и дата-центров
• Питание процессоров и FPGA
• Мощные телекоммуникационные и сетевые устройства
• Высокоинтенсивные вычислительные системы
• Промышленные системы управления

Рекомендации по применению

• Тщательно отлаживать и проверять схемы перед использованием. Применение высоких токов требует уверенности в правильности всех соединений.
• Использовать подходящие компоненты охлаждения. При больших токах работа преобразователя может вызвать значительное тепловыделение.
• Обеспечить хорошее качество пайки и надёжное закрепление всех компонентов. Это необходимо для минимизации потерь и повышения надежности.

Основные технические характеристики

• Тип устройства: DC/DC преобразователь (понижающий)
• Выходное напряжение: 0.9 В
• Входное напряжение: 5 - 16 В
• Ток на выходе: до 40 А
• Частота переключения: 500 кГц
• Тип платы: полностью собрана и готова к использованию
• Используемый компонент: TPS543C20

Возможные аналоги

• TPS40305EVM-488: Оценочная плата для 20V, 8A понижающего контроллера TPS40305 от Texas Instruments.
• LM5145EVM-HD-ISO: Понижающий контроллер с изоляцией на основе LM5145 от Texas Instruments, поддерживает входное напряжение до 75 В и выходные токи до 10 А.

Использование любых аналогов должно сопровождаться тщательной проверкой их соответствия требуемым техническим характеристикам и условиям эксплуатации.
