TPS543C20AEVM-054

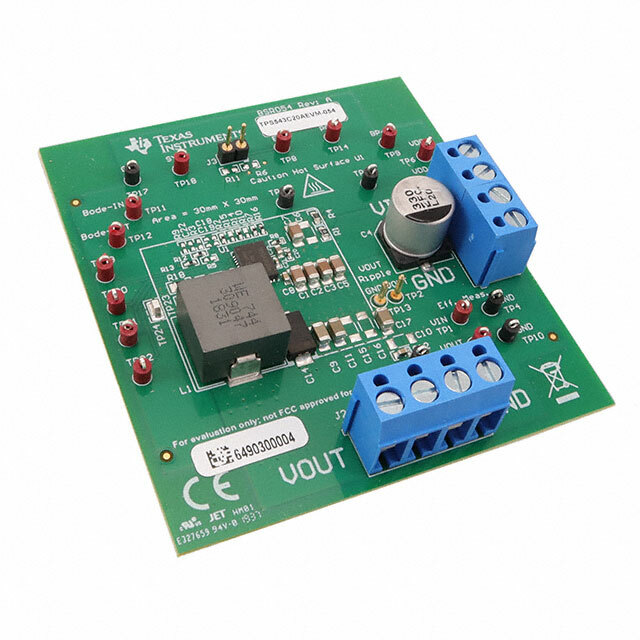

TPS543C20AEVM-054 от Texas Instruments

Общее описание: Оценочная плата TPS543C20AEVM-054 от Texas Instruments предназначена для демонстрации характеристик и оценки работы DC/DC преобразователя TPS543C20 с понижающим (Buck) топологией. Эта плата позволяет разработчикам изучить производительность интегральной схемы в реальных условиях и провести необходимые тесты для интеграции решения в свои проекты.

Преимущества:

• Высокая эффективность: Компонент обеспечивает высокую эффективность преобразования, что снижает энергопотребление и тепловыделение.
• Компактность: Малые габариты платы и высокая плотность монтажа.
• Высокая мощность: Поддерживает выходной ток до 40А, что делает ее подходящей для мощных приложений.
• Гибкость: Широкий диапазон входного напряжения позволяет использовать плату в различных приложениях.

Недостатки:

• Сложность использования: Требуется определенный уровень знаний и навыков для правильной настройки и использования платы.
• Теплоотвод: При высоких выходных токах может требоваться дополнительное охлаждение.

Типовое использование:

• Системы питания процессоров: Обеспечение стабильного и качественного питания для современных высокопроизводительных процессоров.
• Сетевое оборудование: Использование в маршрутизаторах и коммутаторах для питания ключевых компонентов.
• Автомобильная электроника: Применение в системах питания различных электронных блоков автомобилей.

Рекомендации по применению:

• Адекватно охлаждайте плату: Обеспечьте достаточный теплоотвод при работе на высоких токах.
• Используйте правильные входные напряжения: Поддерживайте напряжение на входе в пределах от 5В до 16В для оптимальной работы.
• Следите за качеством выходного напряжения: Используйте фильтры и другие меры для предотвращения шума и пульсаций.

Основные технические характеристики:

• Входное напряжение: 5В ~ 16В
• Выходное напряжение: 0.9В
• Выходной ток: до 40А
• Топология регулятора: Понижающий (Buck)
• Частота переключения: 500kHz
• Тип платы: Полностью готовая к использованию
• Используемый ИС: TPS543C20

Возможные аналоги:

• TPS53915: Buck регулятор от Texas Instruments, подходящий для аналогичных приложений, но с максимальной выходной мощностью до 25А.
• LM25119: Двухфазный понижающий преобразователь от Texas Instruments, поддерживающий входное напряжение до 42В и выходной ток до 40А.

Использование оценочной платы TPS543C20AEVM-054 позволит инженерам быстро и эффективно оценить возможности и преимущества DC/DC преобразователя TPS543C20 и интегрировать его в свои проекты.
