TPS54386EVM

13 920,00 ₽
Количество: в наличии (удаленный склад)
  • Точный срок поставки и актуальная стоимость будут указаны после размещения заказа
  • На сайте представлен не весь ассортимент, оставляйте заявку

Описание

Описание продукта

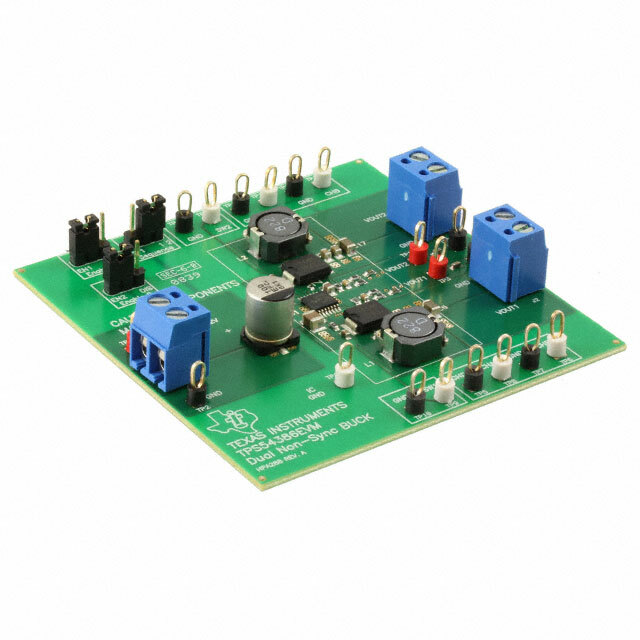

TPS54386EVM – оценочный модуль для понижающего стабилизатора напряжения TPS54386 от компании Texas Instruments. Этот модуль разработан для демонстрации функциональности и характеристик двухканального понижающего (Buck) регулятора TPS54386.

Преимущества

  • Высокая эффективность: Понижающий стабилизатор с КПД до 95%.
  • Два выходных канала: Возможность одновременной стабилизации двух различных напряжений.
  • Широкий диапазон входного напряжения: От 9.6 В до 13.2 В.
  • Компактный дизайн: Плата полностью укомплектована и готова к использованию.
  • Защита: Встроенные функции защиты от перенапряжения, перегрузки по току и теплового отключения.

Недостатки

  • Ограниченная мощность выхода: Максимальный ток нагрузки на каждом выходе ограничен 2 А.
  • Фиксированная частота переключения: Частота переключения установлена на 630 кГц и не может быть изменена.

Типовое использование

  • Разработка и тестирование питания: Идеально подходит для применения в лабораторных условиях, в процессе разработки и тестирования новых устройств.
  • Обеспечение питания для цифровых схем: Используется для стабилизации питания микропроцессоров, FPGA, ПЛИС и других цифровых устройств.
  • Питание периферийных устройств: Подходит для использования в коммутационном оборудовании, промышленных контроллерах и прочих областях.

Рекомендации по применению

  • Обязательно соблюдайте рекомендуемый диапазон входного напряжения.
  • Установите адекватное охлаждение при работе с высоким током нагрузки для предотвращения перегрева.
  • Используйте фильтры на входе и выходе для уменьшения уровня помех.

Основные технические характеристики

Параметр Значение
Количество выходов 2
Тип выходов Неизолированные
Напряжение на выходах 3.3 В, 5 В
Ток на каждом выходе до 2 А
Входное напряжение от 9.6 В до 13.2 В
Регуляторная топология Понижающий (Buck)
Частота переключения 630 кГц
Тип платы Полностью укомплектованная
Содержимое комплекта Плата
Используемый ИС TPS54386

Возможные аналоги

  • TPS65251 – трехканальный стабилизатор от Texas Instruments.
  • LM26420 – двухканальный понижающий стабилизатор от Texas Instruments.
  • MAX17501 – понижающий стабилизатор от компании Maxim Integrated.

TPS54386EVM от Texas Instruments предоставляет удобный и надежный способ тестирования и оценки характеристик понижающего регулятора напряжения, помогающий разработчикам в создании эффективных и безопасных решений по питанию.
