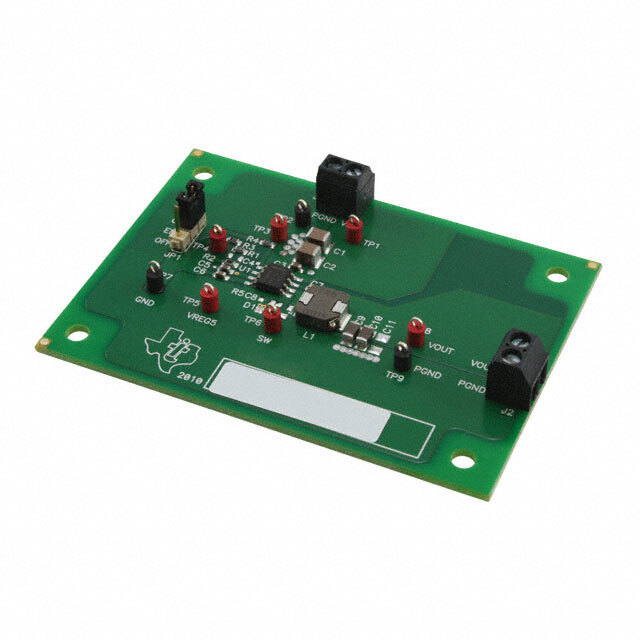

TPS54327EVM-686

Описание TPS54327EVM-686 от Texas Instruments

Модуль оценки TPS54327

Общее описание

Модуль оценки TPS54327EVM-686 от Texas Instruments предназначен для демонстрации функциональных возможностей и производительности импульсного понижающего (Buck) преобразователя TPS54327. Этот модуль позволяет инженерам и разработчикам оценить и протестировать работу преобразователя в различных приложениях с минимальными временными затратами.

Преимущества

• Высокая эффективность: Высокий КПД работы благодаря использованию современных технологий преобразования энергии.
• Широкий диапазон входного напряжения: 4.5 В до 18 В.
• Высокая выходная мощность: Способен обеспечивать ток до 3 А при выходном напряжении 1.05 В.
• Простота использования: Полностью собранная и протестированная плата уменьшает время на разработку и упрощает тестирование.

Недостатки

• Требуется внешний источник питания для полноценной работы.
• Специфический для понижающих преобразователей, что ограничивает его использование лишь для этой топологии.

Типовое использование

• Оценка производительности DC/DC понижающих преобразователей.
• Разработка и тестирование прототипов питания для различных устройств.
• Учебные и исследовательские проекты, связанные с импульсными преобразователями.

Рекомендации по применению

• Перед началом работы убедитесь, что входное напряжение находится в разрешённых пределах (4.5 В - 18 В).
• Следите за температурным режимом при длительном тестировании, так как выходной ток до 3 А может вызвать нагрев компонентов.
• Используйте соответствующие инструменты и меры предосторожности при подключении к высоковольтным источникам.

Основные технические характеристики

• Входное напряжение: 4.5 В - 18 В
• Выходное напряжение: 1.05 В
• Максимальный выходной ток: 3 А
• Топология регулятора: Buck
• Частота переключения: 675 кГц
• Тип платы: Полностью собранная и готовая к использованию

Возможные аналоги

• LMR14050EVM-001: Импульсный понижающий регулятор от Texas Instruments, способный предоставить до 5 А при максимальном входном напряжении 40 В.
• MP2459GJ-Z Evaluation Board: Плата для оценки преобразователя MP2459GJ-Z, предлагаемого Monolithic Power Systems, с входным напряжением до 18 В и выходным током до 1.2 А.

Вывод

Модуль оценки TPS54327EVM-686 представляет собой удобное, эффективное и мощное решение для тестирования и разработки источников питания на базе понижающих преобразователей. Подходит как для профессиональных инженеров, так и для студентов, занимающихся электроникой.
