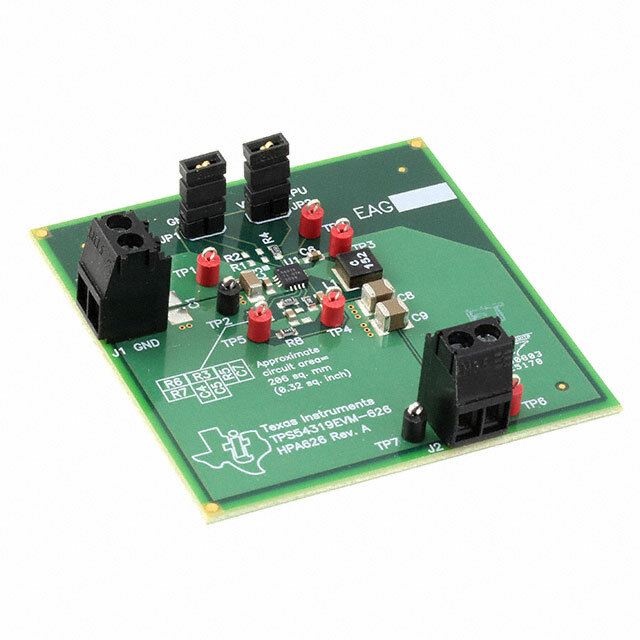

TPS54319EVM-626

TPS54319EVM-626 от Texas Instruments

Общее описание:

Отладочная плата TPS54319EVM-626 предназначена для оценки характеристик понижающего DC/DC-преобразователя TPS54319 от Texas Instruments. Этот высокоэффективный стабилизатор напряжения является идеальным решением для применения в устройствах, требующих компактных размеров и низкого энергопотребления.

Преимущества:

• Высокая эффективность: Стабилизатор поддерживает широкий диапазон входных напряжений и обеспечивает высокий КПД преобразования.
• Широкий диапазон входного напряжения: От 3 В до 6 В.
• Поддержка высоких токов: Выходной ток до 3 А.
• Компактность: Маленькие размеры платы и компоненты, что удобно для использования в ограниченном пространстве.

Недостатки:

• Не поддерживает высокий уровень входного напряжения: Хотя 3 В до 6 В достаточны для многих применений, есть устройства, требующие более высоких входных напряжений.
• Ограниченная выходная мощность: Максимальный выходной ток ограничен до 3 А.

Типовое использование:

• Портативные устройства и переносные гаджеты.
• Системы с ограниченным пространством на печатной плате.
• Любые устройства, где важны высокие КПД и компактные размеры.

Рекомендации по применению:

• Убедитесь, что входное напряжение соответствует диапазону от 3 В до 6 В.
• Подключите отладочную плату согласно схемам и рекомендациям из технической документации.

Основные технические характеристики:

• Тип: Нестабилизированный преобразователь "Step-Down" (понижающий).
• Количество выходов: 1 (без изоляции).
• Выходное напряжение: 1.8 В.
• Выходной ток: до 3 А.
• Входное напряжение: 3 В ~ 6 В.
• Топология регулятора: Buck.
• Частота переключения: 200 кГц ~ 2 МГц.
• Тип платы: Полностью собранная.
• Содержимое комплекта: Плата(ы).
• Используемый компонент: TPS54319.

Возможные аналоги:

• TPS54340EVM-584: Плата для другой версии понижающего преобразователя с улучшенными характеристиками.
• LM22673EVAL: Отладочная плата для схожего понижающего преобразователя от Texas Instruments, работающая в аналогичном диапазоне напряжений.

ЗАКЛЮЧЕНИЕ

TPS54319EVM-626 от Texas Instruments представляет собой отличное решение для инженеров, нуждающихся в компактном, но мощном понижающем преобразователе со стабильными параметрами.
