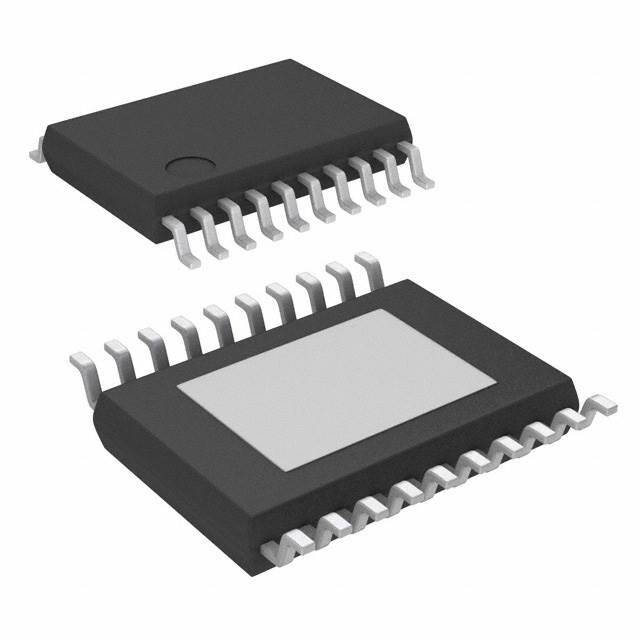

TPS54312MPWPREP от Texas Instruments

Общее описание

TPS54312MPWPREP - это высокоэффективный понижающий (buck) стабилизатор напряжения от компании Texas Instruments. Этот интегральный модуль предназначен для работы в промышленных условиях и обеспечивает фиксированное выходное напряжение 1.2 В при токе до 3А. Микросхема разработана с целью обеспечения надёжности и стабильности, а также удовлетворения строгих требований к электромагнитной совместимости (EMC).

Преимущества

• Высокая эффективность: использование синхронного выпрямления для минимизации потерь мощности.
• Широкий диапазон входных напряжений: возможность работы при входных напряжениях от 3 В до 6 В.
• Фиксированное выходное напряжение: стабильное 1.2 В выход, что устраняет необходимость в дополнительной настройке.
• Термозащита: защита от перегрева и перегрузки по току, что обеспечивает долговечность компонентов.
• Поддержка различных температурных условий: работа в температурном диапазоне от -55°C до 125°C.

Недостатки

• Ограниченный диапазон входных напряжений: не подходит для схем, требующих большей гибкости.
• Монтаж только на поверхность (SMD): может потребовать специализированного оборудования для монтажа.

Типовое использование

• Промышленные контроллеры и системы управления процессами.
• Высоконадежные системы, требующие стабильного питания.
• Автомобильная электроника.
• Комплексные системы питания с требованием высокой точности стабилизации напряжения.

Рекомендации по применению

• Разводка печатной платы: обеспечьте качественное подключение к земле и минимизацию дорожек с высоким током.
• Теплоотвод: используйте достаточное количество теплоотводящих материалов для управления тепловым режимом микросхемы.
• Фильтрация входного и выходного напряжений: добавьте конденсаторы для минимизации шумов и пульсаций.

Технические характеристики

• Функция: Понижающий стабилизатор (Step-Down)
• Конфигурация выхода: Положительный фиксированный
• Топология: Buck
• Количество выходов: 1
• Входное напряжение (Мин): 3 В
• Входное напряжение (Макс): 6 В
• Выходное напряжение (Мин/Фиксированное): 1,2 В
• Максимальный выходной ток: 3 А
• Частота переключения: 350 кГц, 550 кГц
• Синхронный выпрямитель: Да
• Рабочая температура: от -55°C до 125°C (ТJ)
• Тип монтажа: Поверхностный монтаж (SMD)
• Корпус: 20-выводной HTSSOP (ширина 4,4 мм)

Возможные аналоги

• LM2576 от Texas Instruments
• LT1765 от Analog Devices
• MP2451 от Monolithic Power Systems

Применяя TPS54312MPWPREP от Texas Instruments, вы получаете надежный и стабильный стабилизатор напряжения для высокоточных и ответственных применений.
