Описание для TPS54291EVM-431 от Texas Instruments

Общее описание

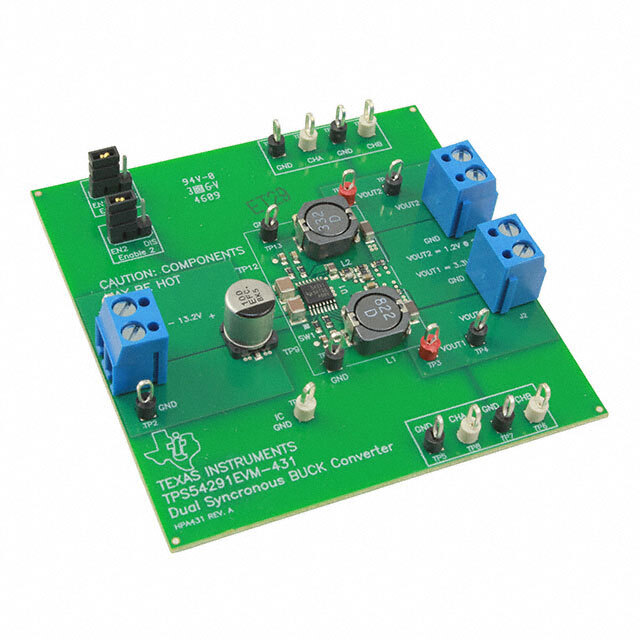

TPS54291EVM-431 — демонстрационный модуль разработан для оценки возможностей и характеристик двухканального понижающего стабилизатора напряжения (Buck Converter) TPS54291 от Texas Instruments. Это полностью укомплектованная и готовая к работе плата, позволяющая разработчикам быстро оценить и интегрировать решения на основе TPS54291 в свои проекты.

Преимущества

• Высокая эффективность: Высокий КПД преобразования за счет оптимального управления силовыми ключами.
• Компактность: Модуль миниатюрных размеров упрощает интеграцию в систему.
• Гибкость: Поддержка двух выходных каналов с возможностью настройки напряжения и тока.
• Надежность: Производитель предоставляет стабильные решения с гарантией качества.

Недостатки

• Ограничения по мощности: Ограниченная максимальная мощность, что может быть недостаточно для очень мощных приложений.
• Специфические требования к входному напряжению: Ограниченный диапазон входного напряжения может потребовать дополнительной стабилизации.

Типовое использование

• Источники питания для микропроцессоров и контроллеров.
• Питание периферии в системах автоматизации.
• Системы с ограниченным пространством для монтажа.
• Медицинское оборудование, требующее стабильного питания.

Рекомендации по применению

• Соблюдайте требования по входному напряжению от 9.6 В до 13.2 В для обеспечения устойчивой работы.
• Тщательно планируйте отведение тепла от модуля, особенно при высоких токах нагрузки.
• Используйте высококачественные конденсаторы и дроссели для минимизации шумов и повышения эффективности.

Основные технические характеристики

• Основное предназначение: Понижающий стабилизатор DC-DC.
• Количество выходов: 2, не изолированные.
• Выходное напряжение: 1.2 В и 3.3 В.
• Выходной ток: 2.5 А и 1.5 А.
• Входное напряжение: 9.6 В ~ 13.2 В.
• Топология регулятора: Buck (понижающий).
• Частота переключения: 600 кГц.
• Тип платы: Полностью укомплектованная.
• Используемая ИС: TPS54291.

Возможные аналоги

• TPS5401: Особый интерес для приложений с потребностью в одном выходном канале.
• LM5140-Q1: Автомобильный двухканальный понижающий стабилизатор от Texas Instruments.
• LTC3646: Альтернативный двухканальный понижающий стабилизатор от Analog Devices.

Заключение

TPS54291EVM-431 — это удобный и эффективный инструмент для оценки возможностей двухканального понижающего стабилизатора TPS54291, который может отлично подойти для широкого спектра применений в различных системах с невысокими требованиями по мощности и пространству.
