TPS54233EVM-373

Описание для TPS54233EVM-373 от Texas Instruments

Общее описание

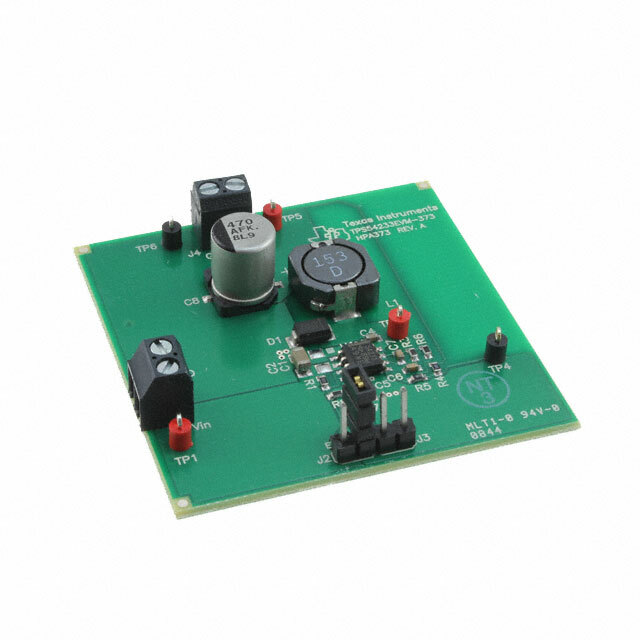

TPS54233EVM-373 – это оценочный модуль (EVM) для регулятора TPS54233 от Texas Instruments. Он предназначен для тестирования, оценки и демонстрации работы понижающего (buck) DC/DC преобразователя, обеспечивающего стабилизированное напряжение 3,3 В и ток до 2 А. Модуль полностью собран и готов к использованию, что позволяет быстро оценить возможности и характеристики интегральной схемы TPS54233.

Преимущества

• Простота использования: полностью собранная и протестированная плата, готовая к мгновенному использованию.
• Компактность: маленькие размеры позволяют удобно разместить модуль в различных применениях.
• Высокая эффективность: благодаря использованию регулятора TPS54233 достигается высокая эффективность преобразования энергии.
• Гибкость настройки: возможность работы с широким диапазоном входных напряжений (7 В – 18 В).

Недостатки

• Ограниченный диапазон выходного напряжения: фиксированное выходное напряжение 3,3 В может не подходить для всех применений.
• Максимальный выходной ток: ограничение по току в 2 А может быть недостаточным для более интенсивных нагрузок.

Типовое использование

• Питание микроконтроллеров: идеален для подачи питания на микроконтроллеры и другие цифровые схемы.
• Питание периферийных устройств: можно использовать для питания небольших периферийных устройств, таких как датчики и интерфейсы.
• Прототипирование и разработка: подходит для быстрого моделирования и проверки схем во время фазы разработки.

Рекомендации по применению

• Проверка под нагрузкой: рекомендуется тестировать модуль под нагрузкой, чтобы убедиться в соответствии выходных параметров.
• Охлаждение: при длительной работе под высокой нагрузкой рекомендуется обеспечение адекватного теплоотвода, чтобы предотвратить перегрев.
• Размещение: старайтесь размещать модуль в местах с хорошей вентиляцией для улучшения теплоотдачи.

Основные технические характеристики

• Тип топологии регулятора: Понижающий (Buck)
• Количество выходов: 1
• Выходное напряжение: 3,3 В
• Выходной ток: до 2 А
• Входное напряжение: 7 В – 18 В
• Частота переключения: 300 кГц
• Тип платы: Полностью собранная

Возможные аналоги

• TPS5430: Более мощный на 5 А понижающий регулятор, но с меньшим диапазоном входного напряжения.
• LM2675: Универсальный понижающий регулятор с выходным током 1 А и широким диапазоном входного напряжения.
• LT1765: Высокоэффективный понижающий регулятор с возможностью регулировки выходного напряжения.

Таким образом, TPS54233EVM-373 от Texas Instruments является эффективным и удобным в использовании инструментом для оценки работы и возможностей понижающего регулятора TPS54233.
