TPS54202HEVM-716

Описание TPS54202HEVM-716 от Texas Instruments

Общее описание

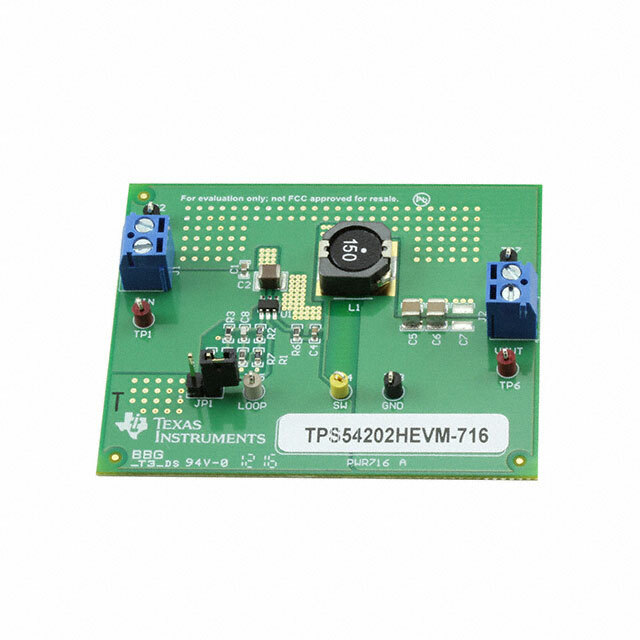

TPS54202HEVM-716 — это оценочная плата от Texas Instruments, предназначенная для простого и быстрого анализа работы понижающего импульсного регулятора TPS54202H. Плата позволяет оценить производительность и характеристики данного микроконтроллера в реальных условиях работы. Этот модуль создан для регулирования напряжения с высоким КПД и низкими потерями мощности.

Преимущества

• Великолепный КПД: Микросхема TPS54202H поддерживает высокий коэффициент полезного действия при широком диапазоне входных напряжений.
• Легкость интеграции: Быстро настроенная и протестированная оценочная плата значительно упрощает проектирование и испытания прототипов.
• Малые размеры: Компактная конструкция позволяет применять плату в пространствах с ограниченным объемом.
• Широкий диапазон входного напряжения: Поддержка диапазона от 4,2 В до 28 В предоставляет гибкость для различных приложений.

Недостатки

• Требует хорошего знания схемотехники: Для полноценного использования всех возможностей плату необходимо иметь навыки работы с электрическими схемами и понимание принципов работы импульсных регуляторов.
• Ограничения по току: Максимальный выходной ток составляет 2 А, что может оказаться недостаточным для некоторых приложений с высокими требованиями по мощности.

Типовое использование

• Цифровые системы управления: Применение в различных системах, где требуется стабилизированное напряжение.
• Потребительская электроника: Подходит для применения в бытовых устройствах, таких как телевизоры, маршрутизаторы и инструменты IoT.
• Промышленные контроллеры: Использование в контроллерах и других промышленных устройствах.
• Портативные устройства: Идеальна для использования в устройствах с аккумуляторным питанием благодаря высокому КПД и малым размерам.

Рекомендации по применению

• Тщательно соблюдайте рекомендаций по разводу для минимизации электромагнитных помех и повышения эффективности системы.
• Используйте рекомендованные номиналы компонентов (резисторов, конденсаторов и индуктивностей) для обеспечении стабильной работы системы.
• Проводите регулярное тестирование полученной схемы в различных режимах нагрузки для обеспечения надежности и стабильности напряжения.

Основные технические характеристики

• Входное напряжение: 4,2 В ~ 28 В.
• Выходное напряжение: 5 В.
• Максимальный выходной ток: 2 А.
• Регуляторная топология: Понижающий стабилизатор (Buck).
• Частота переключения: 500 кГц.
• Тип платы: Полностью готовая для использования.
• Используемый компонент: TPS54202H.

Возможные аналоги

• LM26003EVAL/NOPB от Texas Instruments: Оценочная плата для понижающего регулятора LM26003.
• ADP2370-EVALZ от Analog Devices: Оценочная плата для преобразователей ADP2370.
• MIC4575YM-EV от Microchip: Плата для тестирования преобразователя MIC4575.

Эта информация поможет вам рассмотреть и оценить возможности использования оценочной платы TPS54202HEVM-716 в вашем проекте.
