TPS53311EVM-561

TPS53311EVM-561 от Texas Instruments

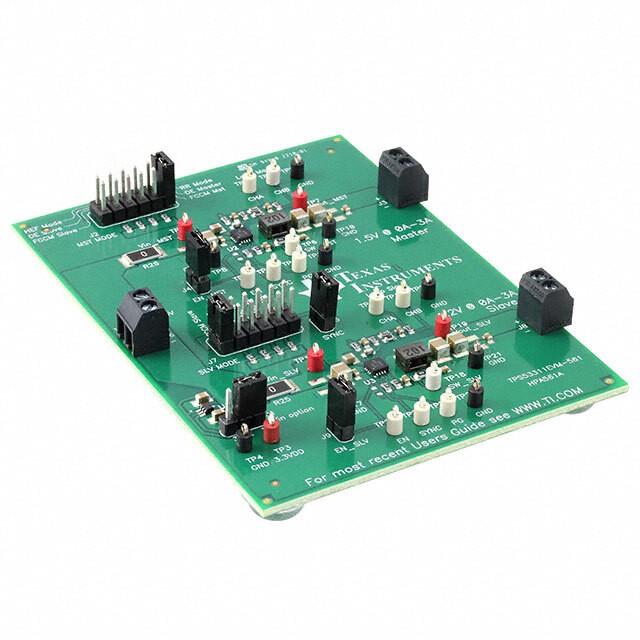

Общее описание: Отладочная плата TPS53311EVM-561 предназначена для оценки производительности и характеристик DC/DC-преобразователя с понижающим (Buck) режимом TPS53311 от компании Texas Instruments. Этот модуль обеспечивает низкий уровень шума и высокую эффективность, благодаря технологиям SmoothPWM™ и Eco-Mode™, что делает его идеальным для использования в синхронных понижающих регуляторах напряжения.

Преимущества:

• Высокая эффективность: Технология Eco-Mode™ обеспечивает низкое энергопотребление в режиме ожидания.
• Низкий уровень шума: Технология SmoothPWM™ снижает уровень электромагнитных помех.
• Компактность: Малый размер платы позволяет использовать ее в ограниченных пространствах.
• Простота интеграции: Полностью укомплектованная платформа для быстрой оценки и тестирования.

Недостатки:

• Ограниченное максимальное выходное напряжение: Не подходит для приложений, требующих выходного напряжения выше 1.5 В.
• Ограниченный диапазон входного напряжения: Работает только с входным напряжением в диапазоне 2.9-6 В.

Типовое использование:

• Регулировка питания для микропроцессоров и FPGA.
• Приложения в портативных устройствах.
• Питание для периферийных устройств в компьютерных системах.

Рекомендации по применению:

• Следите за правильным охлаждением в окружающей среде при максимальных нагрузках для обеспечения стабильной работы.
• Убедитесь в правильности подключений и соблюдении полярности при установке платы в вашу систему.
• Используйте рекомендованную схему разводки платы для достижения наилучшей эффективности и минимизации уровня шума.

Основные технические характеристики:

• Назначение: DC/DC, понижающий регулятор
• Количество выходов: 2, не изолированные
• Выходное напряжение: 1.2 В, 1.5 В
• Выходной ток: до 3 А
• Входное напряжение: 2.9 В ~ 6 В
• Топология: понижающий (Buck)
• Частота переключения: 1.1 МГц
• Тип платы: полностью укомплектованная
• Используемая микросхема: TPS53311

Возможные аналоги:

• TPS53313EVM-014 от Texas Instruments
• LM21215EVM-1.2 от Texas Instruments
• LM3150EVAL от Texas Instruments

Заключение: TPS53311EVM-561 — это высокоэффективное решение для разработки и тестирования понижающих регуляторов напряжения, предоставляющее простоту интеграции и высокую производительность. Рекомендовано для использования как в любительских, так и в профессиональных проектах, требующих надежного стабилизированного питания.
