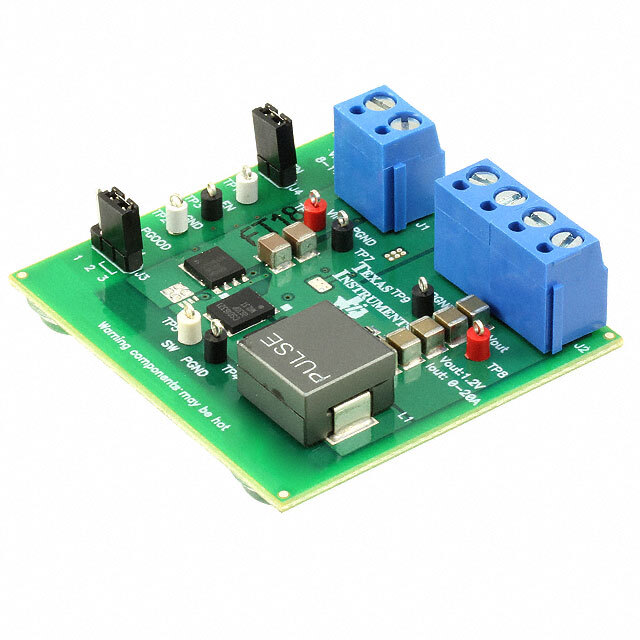

TPS51218EVM-496 от Texas Instruments

Общее описание

TPS51218EVM-496 — это оценочный модуль на основе понижающего стабилизатора TPS51218, разработанный компанией Texas Instruments. Модуль предназначен для ознакомления с работой стабилизатора, проведения тестирования и настройки параметров. Он выполняет функции понижающего DC/DC преобразователя с возможностью выдачи стабилизированного напряжения на выходе.

Преимущества

• Легкость использования: Полностью смонтированная и испытанная плата, готовая к реализации различных исследовательских и учебных проектов.
• Высокое качество стабилизации: Обеспечивает точное стабилизированное выходное напряжение.
• Гибкость в применении: Поддержка высоких выходных токов и широкий диапазон входных напряжений.

Недостатки

• Отсутствие поддержки высоких входных напряжений свыше 14 В.
• Ограниченная поддержка типов регуляторов — только понижающий стабилизатор.

Типовое использование

• Оценка и тестирование производительности TPS51218 в лабораторных условиях.
• Прототипирование и разработка источников питания для различных электрооборудований.
• Обучение и эксперименты с понижающими DC/DC преобразователями.

Рекомендации по применению

• Используйте в пределах указанных технических характеристик для предотвращения повреждений модуля.
• Обязательно придерживайтесь рекомендаций производителя по подключению и эксплуатации.

Основные технические характеристики

• Входное напряжение: от 8 В до 14 В
• Напряжение на выходе: 1.2 В
• Выходной ток: до 20 А
• Частота переключения: 380 кГц
• Тип регулятора: Понижающий (Buck)
• Статус: Устаревший

Возможные аналоги

• TPS51200EVM-476: Похожие возможности по регулировке напряжения, но может отличаться по параметрам выходного тока и частоты переключения.
• TPS51225EVM-478: Представляет другой вариант с более гибкими возможностями настройки и применения.
