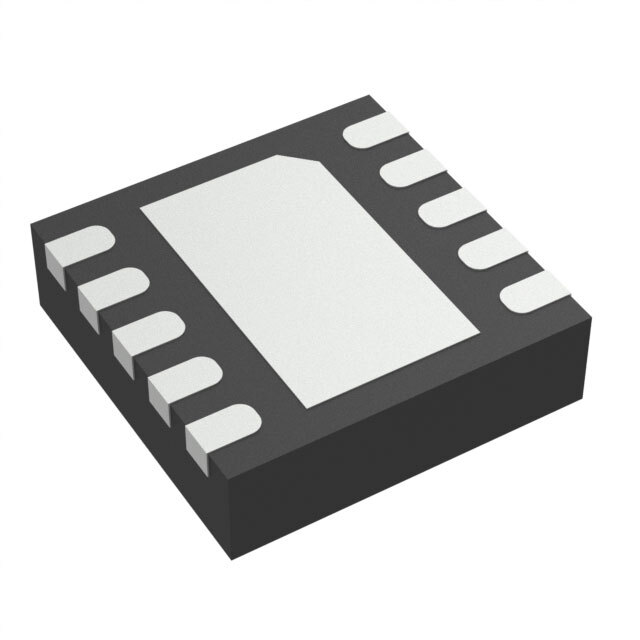

TPS51200MDRCTEP

TPS51200MDRCTEP от Texas Instruments

Общее описание

TPS51200MDRCTEP — это стабилизатор напряжения DDR, разработанный компанией Texas Instruments. Устройство предназначено для обеспечения надежного питания для DDR, DDR2, DDR3 и DDR4 памяти, что делает его идеальным решением как для мобильных, так и для настольных применений. Устройство интегрирует все необходимые функции для снижения внешних компонентов и упрощения дизайна схемы.

Преимущества

• Высокая эффективность: Благодаря низкому падению напряжения и высокоэффективной работе, устройство позволяет минимизировать потери мощности.
• Стабильное выходное напряжение: Измерение и регулирование выходного напряжения обеспечивается точными внутренними компонентами.
• Компактные размеры: Устройство поставляется в компактном корпусе 10-VSON (3x3 мм), что способствует экономии пространства на печатной плате.
• Широкий диапазон входных напряжений: Поддержка входного напряжения в диапазоне от 2.38 В до 3.5 В.

Недостатки

• Ограниченный температурный диапазон: -55°C до +125°C, что может быть недостаточно в экстремальных условиях эксплуатации.
• Монтаж: Компактный размер корпуса может создать трудности при ручном монтаже.

Типовое использование

• Питание модулей памяти DDR, DDR2, DDR3 и DDR4.
• Применение в портативных устройствах, таких как ноутбуки и планшеты.
• Использование в настольных компьютерах и серверных системах.

Рекомендации по применению

• Убедитесь, что входное напряжение находится в диапазоне, указанном в технических характеристиках (2.38 В до 3.5 В).
• Разместите конденсаторы фильтрации как можно ближе к выводам устройства для минимизации шумов и помех.
• Следите за температурным режимом, чтобы устройство работало в пределах допустимого диапазона.

Основные технические характеристики

• Тип регулятора: DDR Voltage Regulator
• Входное напряжение: 2.38 В ~ 3.5 В
• Количество выходов: 1
• Диапазон рабочих температур: -55°C ~ 125°C
• Монтаж: Surface Mount
• Корпус/упаковка: 10-VSON (3x3 мм)

Возможные аналоги

• TPS51204 от Texas Instruments: также предназначен для управления напряжением DDR модулей, но может иметь немного отличающиеся технические параметры.
• APW7080 от Anpec: аналогичный стабилизатор напряжения для применения в DDR.

Это краткое описание основных характеристик и применения стабилизатора напряжения TPS51200MDRCTEP от Texas Instruments. Выбор этого устройства может значительно упростить дизайн вашей схемы и обеспечить надежное питание для модулей памяти.
