Описание: Evaluaton Module for TPS40428 от Texas Instruments

Общее описание

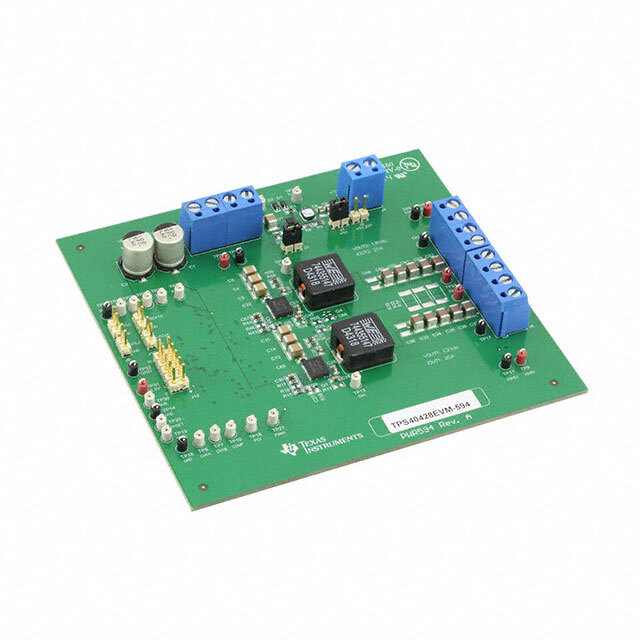

TPS40428EVM-594 — это оценочный модуль для интегральной схемы TPS40428 производства Texas Instruments. Данная плата предназначена для тестирования и оценки работы контроллера питания TPS40428, который представляет собой двойной контроллер синхронного понижающего преобразователя напряжения (Buck). Плата предоставляет простоту и гибкость в тестировании, позволяя пользователям быстро оценить производительность устройства в реальных приложениях.

Преимущества

• Двойной выход: Оценочная плата поддерживает два независимых выхода, что позволяет одновременно тестировать два канала.
• Высокая выходная мощность: Способна обеспечивать ток до 20А на каждый канал.
• Простота использования: Полностью укомплектованная плата с установленными компонентами для быстрого старта.
• Гибкость настройки: Возможность настройки частоты коммутации и других параметров для оптимизации под конкретное применение.

Недостатки

• Не подходит для высоковольтных приложений: Входное напряжение ограничено диапазоном от 7 до 14 В.

Типовое использование

• Системы питания для серверов: Идеальна для использования в системах распределенного питания серверов и телекоммуникационного оборудования.
• Программируемые логические контроллеры (ПЛК): Подходит для питания компонентов в ПЛК.
• Потребительская электроника: Отлично подходит для применения в различных потребительских устройствах, требующих высокоэффективного преобразования напряжения.

Рекомендации по применению

• Температурный режим: Следует обеспечить адекватное охлаждение при высоких нагрузках для поддержания стабильной работы.
• Фильтрация питания: Рекомендуется использовать соответствующие фильтры для минимизации шумов в системе.
• Настройка параметров: Регулировка частоты переключения и параметров компенсации для достижения оптимальной производительности.

Основные технические характеристики

• Выходное напряжение: 1.2V и 1.8V.
• Выходной ток: До 20А на каждый канал.
• Входное напряжение: От 7В до 14В.
• Топология регулятора: Понижающий (Buck).
• Частота переключения: 500 кГц.
• Тип платы: Полностью укомплектованная (готовая к использованию).

Возможные аналоги

• TPS40400EVM-332: Оценочный модуль для одного канала с аналогичными характеристиками.
• TPS40422EVM-344: Оценочная плата с поддержкой интеграции в многоканальные системы.

Данная оценочная плата TPS40428EVM-594 позволяет пользователю быстро и эффективно оценить производительность и возможности контроллера TPS40428 в различных применениях.
