TPS40200HD

Описание компонента: TPS40200HD

Общее описание

TPS40200HD – это контроллер понижающего (Buck) DC-DC преобразователя от компании Texas Instruments. Этот микросхемный контроллер предназначен для построения эффективных понижающих (step-down) преобразователей с широким диапазоном входного напряжения.

Преимущества

• Широкий диапазон входных напряжений: от 4,5В до 52В.
• Высокая эффективность преобразования: благодаря возможности использования внешних полевых транзисторов.
• Регулируемая частота переключения: от 35 кГц до 500 кГц.
• Встроенные функции управления: мягкий старт, контроль частоты.

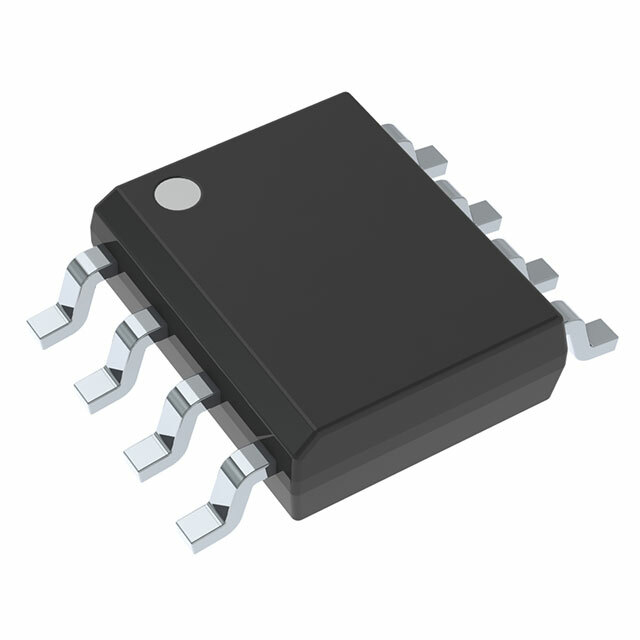

• Компактный корпус: SOIC-8 позволяет уменьшить занимаемую площадь на плате.

Недостатки

• Отсутствие синхронного выпрямления: это может снижать эффективность на низких нагрузках.
• Требуется внешний MOSFET: что может усложнить дизайн схемы.

Типовое использование

• Питание микроконтроллеров и других цифровых схем.
• Системы питания в промышленной и автомобильной электронике.
• Преобразование напряжений в портативных устройствах.

Рекомендации по применению

• Обеспечьте должное охлаждение: несмотря на высокую эффективность, потери на внешних ключах могут потребовать дополнительного радиатора или улучшенного теплового отвода.
• Подбор внешних компонентов: используйте высококачественные индукторы и конденсаторы с низким эквивалентным последовательным сопротивлением (ESR) для максимальной надежности и эффективности.
• Защита от коротких замыканий: рекомендуется добавить внешнюю защиту, чтобы предотвратить повреждение контроллера и силовых элементов.

Основные технические характеристики

• Диапазон входного напряжения: 4,5В до 52В.
• Частота переключения: 35 кГц до 500 кГц.
• Максимальный коэффициент заполнения (Duty Cycle): до 98%.
• Рабочая температура: от -40°C до 125°C.
• Корпус: SOIC-8.

Возможные аналоги

• TPS5430: другой понижающий регулятор от Texas Instruments с меньшим диапазоном входного напряжения.
• LT3759: мощный контроллер DC-DC от Analog Devices, поддерживающий как понижающий, так и повышающий режимы работы.

Заключение

TPS40200HD – это универсальный и высокоэффективный контроллер понижающего преобразователя, который идеально подходит для широкого спектра приложений в электронике. Его гибкость в выборе внешних компонентов и возможности настройки частоты переключения делают его отличным выбором для разработчиков, стремящихся к созданию высококачественных источников питания.

Texas Instruments – зарегистрированная торговая марка компании Texas Instruments Inc.
