TPS40200EVM-002

Описание TPS40200EVM-002 от Texas Instruments

Общее описание

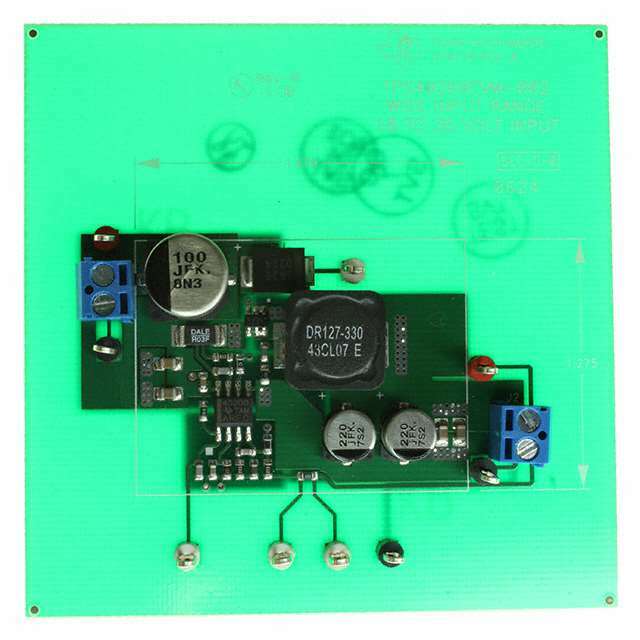

TPS40200EVM-002 - это отладочная плата для контроллера понижающего напряжения TPS40200 от компании Texas Instruments. Она предназначена для разработки и тестирования DC/DC преобразователей при входном напряжении от 18 В до 36 В, обеспечивая выходное напряжение 3.3 В и ток до 2.5 А.

Преимущества

• Гибкость в настройке: Плата легко адаптируется под различные сценарии благодаря изменяемым параметрам.
• Высокая эффективность: Оснащена эффективным понижающим регулятором TPS40200.
• Компактность и простота использования: Минимизация компонентной базы и высокая плотность размещения.

Недостатки

• Ограниченная область применения: Работает в достаточно узком диапазоне напряжений.
• Пониженные токовые характеристики: Максимальный выходной ток ограничен 2.5 А.

Типовое использование

• Системы управления мощностью
• Промышленные автоматизированные системы
• Оборудование для телекоммуникаций
• Источники питания для встроенных систем

Рекомендации по применению

• Разработка прототипов: Используйте данную отладочную плату для создания прототипов и тестирования решений на базе контроллера TPS40200.
• Точная регулировка: Настройте параметры под ваши специфические требования, изменив компоненты на плате по рекомендациям в технической документации.
• Тщательная проверка: Выполняйте полное тестирование в приложении, чтобы обеспечить надежность и эффективность.

Основные технические характеристики

• Входное напряжение: от 18 В до 36 В
• Выходное напряжение: 3.3 В
• Максимальный выходной ток: 2.5 А
• Топология регулятора: Понижающий (Buck)
• Частота переключения: 200 кГц
• Тип платы: Полностью укомплектованная
• Комплект поставки: Плата

Возможные аналоги

• TPS54332EVM-464: Также от компании Texas Instruments, поддерживает входное напряжение от 4.5 В до 28 В и обеспечивает выходное напряжение от 0.8 В до 6 В при токе до 3 А.
• LM3150EVAL/NOPB от Texas Instruments: Плата для понижающего регулятора напряжения, поддерживает входное напряжение до 42 В и выходное напряжение до 12 В.

Для использования TPS40200EVM-002 ознакомьтесь с документацией и примерами приложений на официальном сайте Texas Instruments, чтобы максимально эффективно реализовать ваши проекты.
