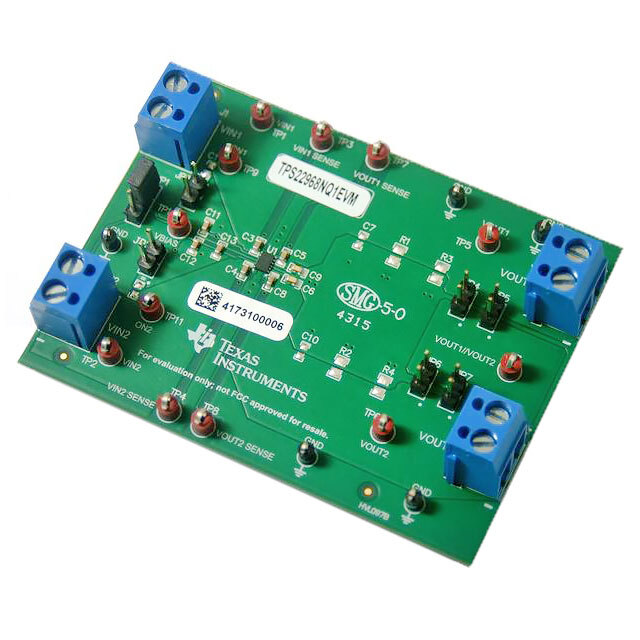

Описание модуля TPS22968NQ1EVM от Texas Instruments

Общее описание

TPS22968NQ1EVM - это оценочный модуль для испытания и демонстрации характеристик интегральной схемы TPS22968N-Q1 от компании Texas Instruments. Эта схема представляет собой двойной нагрузочный переключатель с очень низким сопротивлением, специально разработанный для распределения питания в автомобильных системах.

Преимущества

• Низкое сопротивление на включенном ключе (ON-resistance): Обеспечивает минимальные потери мощности.
• Поддержка высокой силы тока: Возможность работы с токами до 6 А на один канал.
• Автоматическая защита: Встроенные функции защиты от перегрева и короткого замыкания.
• Широкий диапазон рабочих напряжений: Поддерживает входное напряжение от 0.6 В до 5.7 В.

Недостатки

• Занимает место на плате: Из-за необходимости размещения дополнительных компонентов для защиты и фильтрации.
• Требует знаний для настройки: Новичкам может потребоваться время для изучения документации по использованию и настройке.

Типовое использование

Оценочный модуль TPS22968NQ1EVM предназначен для использования в автомобильных системах, включая, но не ограничиваясь:

• Резервное питание и распределение нагрузки в бортовых системах.
• Защита питания для чувствительных электронных схем.
• Питание портативных устройств и периферийных модулей.

Рекомендации по применению

• Используйте фильтры и стабилизаторы: Для подавления шумов и стабилизации ВЧ-помех.
• Проектируйте с учетом тепловыделения: Обеспечьте охлаждение и достаточный отвод тепла, особенно при работе на максимальных токах.
• Следуйте рекомендациям по разводке: Обеспечьте качественное заземление и минимизируйте петли индуктивности.

Основные технические характеристики

• Рабочее напряжение (Vin): 0.6 В - 5.7 В
• Выходное напряжение (Vout): До Vin
• Максимальный ток на канал: 6 А
• Сопротивление в состоянии включено (Ron): 6 мОм (канал A), 12 мОм (канал B)
• Тип защиты: Защита от перегрузки и перегрева
• Размеры модуля: 22 мм x 31 мм

Возможные аналоги

• TPS22967: Похожий нагрузочный переключатель с несколько иными параметрами.
• SiP32458 от Vishay: Двухканальный нагрузочный ключ с низким сопротивлением.
• LTC4412 от Analog Devices: Идеальный диод-контроллер для управления питанием.

Заключение

TPS22968NQ1EVM от Texas Instruments является мощным решением для разработчиков автомобильных систем и других областей, требующих надежного и эффективного управления распределением питания. Благодаря простоте использования и множеству встроенных функций защиты, данный модуль позволяет быстро и эффективно разрабатывать и тестировать системы с повышенными требованиями к надежности и безопасности.
