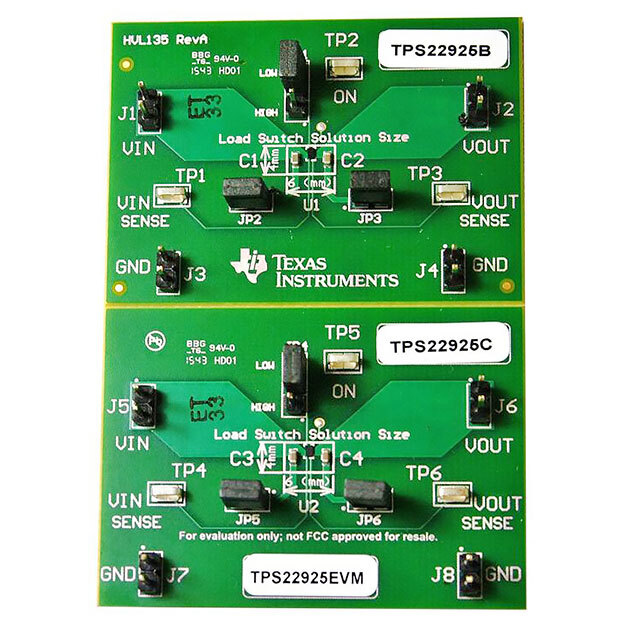

TPS22925EVM

Модуль оценки TPS22925EVM от Texas Instruments

Общее описание:

Модуль оценки TPS22925EVM от Texas Instruments предназначен для демонстрации и оценки характеристик высокопроизводительного ключа распределения питания TPS22925. Этот ключ позволяет управлять подачей питания на нагрузку, обеспечивая защиту от перегрузки по току и короткого замыкания, а также минимизируя потери на переключение. Модуль подходит для широкого спектра применений, включая системы управления питанием в портативных и мобильных устройствам.

Преимущества:

• Высокая эффективность работы, обеспечивающая минимальные потери энергии.
• Встроенная защита от перегрузок по току и короткого замыкания.
• Удобное управление и быстрый отклик на команды включения и выключения.
• Компактный размер и легкость интеграции в различные системы.

Недостатки:

• Ограничение по максимальному току нагрузки.
• Требуется внимательное проектирование системы охлаждения при работе с высокими нагрузками.

Типовое использование:

• Управление питанием в портативных и мобильных устройствах.
• Системы распределения питания в промышленных и бытовых приборах.
• Автоматизация зданий и управление умными домами.
• Автомобильная электроника.

Рекомендации по применению:

• Используйте модуль в системах, где требуется надежное управление питанием.
• Обеспечьте достаточную вентиляцию и охлаждение при работе с высокими нагрузками.
• Учитывайте требования по напряжению и току при интеграции модуля в вашу систему.

Основные технические характеристики:

• Напряжение питания (V): от 1 до 5,5 В
• Максимальный ток нагрузки (A): 2 A
• Падение напряжения на ключе (V): до 85 мВ при 2 А
• Время включения (μs): менее 100 μс
• Защита: от перегрузок по току, короткого замыкания, перегрева

Возможные аналоги:

• TPS22917EVM – Модуль оценки со сходными характеристиками для другой линейки ключей распределения питания.
• MIC94060/1 Evaluation Board от Microchip – Альтернативный модуль для оценки микросхем ключей питания с аналогичными техническими характеристиками.
