TPS2202AIDFR

Описание для TPS2202AIDFR от Texas Instruments

---

Производитель: Texas Instruments
Артикул: TPS2202AIDFR

---

Общее описание:

TPS2202AIDFR – это интегрированный контроллер питания для устройств с интерфейсом PCMCIA/CardBus. Данный контроллер разработан для управления питанием PCMCIA-карт и оснащен уникальными защитными функциями. Он оптимизирован для высокоэффективного управления питанием, обеспечивая надежное переключение между различными уровнями напряжения и минимизацию потерь энергии.

---

Преимущества:

• Высокая эффективность: Уменьшенные потери энергии за счет низкого сопротивления в открытом состоянии.
• Защита: Встроенная защита от перегрузки по току и перегрева для предотвращения повреждений.
• Компактность: Поставляется в компактном корпусе SSOP, что делает его удобным для применения в местах с ограниченным пространством.
• Простота использования: Поддержка стандартных напряжений 3.3В, 5В и 12В для различных карт PCMCIA.

---

Недостатки:

• Контроллер является устаревшим (Obsolete) и может быть трудным для поиска на рынке.
• Может потребоваться замена на более современные аналоги.

---

Типовое использование:

• Ноутбуки и настольные компьютеры с поддержкой PCMCIA/CardBus.
• Встраиваемые системы, требующие надежного управления питанием для различных внешних модулей.
• Портативные устройства с интерфейсом PCMCIA.

---

Рекомендации по применению:

1. Монтаж: Контроллер предназначен для поверхностного монтажа на плату (SMD).
2. Защита от перегрева: Убедитесь, что контроллер установлен в местах с достаточным охлаждением или вентиляцией.
3. Стандартное напряжение: Обеспечьте стабильные источники питания 3.3В, 5В и 12В для правильного функционирования контроллера.
4. Диагностика: Используйте встроенные флаги состояния для мониторинга и диагностики состояния питания.

---

Основные технические характеристики:

• Тип переключателя: PCMCIA Switch
• Количество выходов: 4
• Входное/выходное соотношение: 3:4
• Конфигурация выхода: Высокий уровень
• Напряжение нагрузки: 3.3В, 5В, 12В
• Напряжение питания (Vcc/Vdd): 4.75В ~ 5.25В
• Максимальный выходной ток: 1А
• Сопротивление канала (Типичное): 160 мОм (Макс.)
• Температурный диапазон: -40°C ~ 85°C (ТА)
• Монтаж: Поверхностный монтаж (SMD)

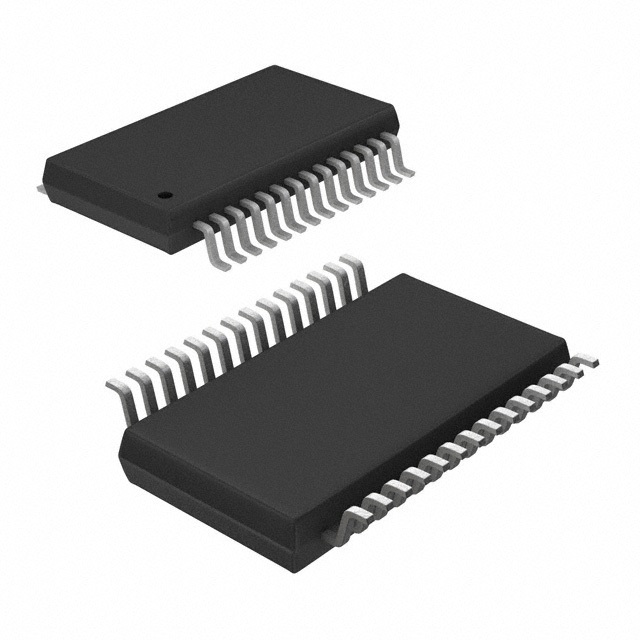

• Корпус устройства: 30-выводной SSOP (5.30мм)

---

Возможные аналоги:

• TPS2202: Базовая версия контроллера от Texas Instruments.
• TPS2206: Обновленная версия с улучшенными характеристиками.
• LM3526: Альтернативный контроллер питания с похожими функциями.

---

Заключение:

TPS2202AIDFR – это надежный контроллер питания для PCMCIA-карт, который обеспечивает необходимые функции защиты и управления. Несмотря на его устаревшее состояние, он остается полезным для тех, кто ищет проверенные временем решения для своих систем.
