TPD6E05U06RVZEVM

Описание TPD6E05U06RVZEVM от Texas Instruments

Общее описание

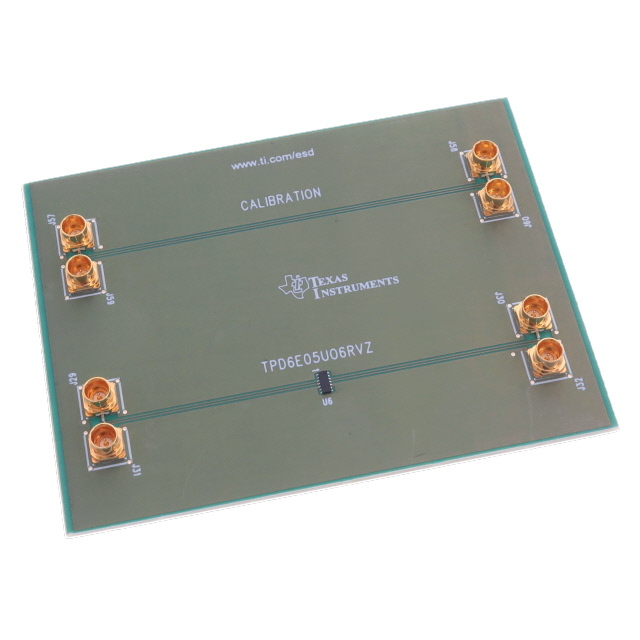

TPD6E05U06RVZEVM — это оценочная плата от Texas Instruments, предназначенная для демонстрации и тестирования возможностей интегральной схемы TPD6E05U06. Данная схема обеспечивает защиту устройств от воздействия электростатического разряда (ESD) на шести линиях сигналов.

Преимущества

• Комплексная защита: Шесть каналов защиты от ESD, что обеспечивает более высокую степень безопасности для многофункциональных устройств.
• Широкий диапазон рабочих напряжений: Поддержка высокого напряжения на шинах, что повышает гибкость использования.
• Компактный размер: Малые размеры платы позволяют легко интегрировать её в существующие системы для тестирования и оценки.

Недостатки

• Ограниченное использование: Оценочные платы предназначены для инженерных проектов и тестирования, а не для конечных потребителей.
• Требуется дополнительная периферия: Для полноценного тестирования могут потребоваться дополнительные компоненты и тесная интеграция с другими системами.

Типовое использование

• Защита интерфейсов связи: Используется для защиты линий связи, таких как USB, HDMI, DisplayPort, и других подобных интерфейсов.
• Экономия пространства: Идеально подходит для мобильных устройств и портативной электроники, где необходимо сохранение пространства при обеспечении должного уровня защиты.
• Промышленная электроника: Может быть использована в промышленных приложениях для защиты от ESD в жестких условиях эксплуатации.

Рекомендации по применению

• Интеграция с чувствительными компонентами: Включайте данную оценочную плату в цепь рядом с чувствительными к ESD компонентами для обеспечения надежной защиты.
• Комплексное тестирование: Используйте оценочную плату для тестирования различных сценариев и условий для обеспечения надежной и стабильной работы схемы при реальных нагрузках.
• Регулярная проверка работоспособности: Проводите регулярные тесты и проверки, чтобы убедиться в надлежащем функционировании защиты от ESD.

Основные технические характеристики

• Количество каналов: 6
• Максимальное рабочее напряжение: 5V
• Коэффициент защиты от ESD: IEC 61000-4-2 Level 4 - ±30kV контактный разряд
• Емкость канала (Typ.): 0.5pF
• Внутреннее сопротивление: ≤1Ω

Возможные аналоги

• TPD6E001DRYR от Texas Instruments: Похожий компонент для многоканальной защиты от ESD с различными характеристиками.
• SP3003-04UTG от Littelfuse: Тоже многоканальная схема защиты, но с немного иными параметрами и возможностями.
• PESD5V0S1UL от Nexperia: Альтернативное решение с компактным размером и подходящими характеристиками.

Заключение

Плата TPD6E05U06RVZEVM от Texas Instruments представляет собой мощный инструмент для оценки и тестирования возможностей защиты от электростатического разряда. Она обеспечивает надежную защиту, легко интегрируется и подходит для множества применений, начиная от мобильных устройств и заканчивая промышленной электроникой.
