TPD4S014EVM

TPD4S014EVM от Texas Instruments

Общее описание

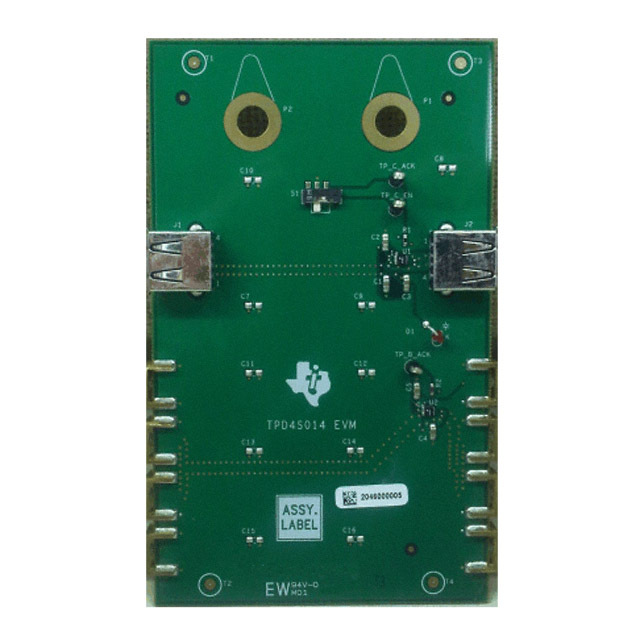

TPD4S014EVM — это оценочная плата от Texas Instruments, предназначенная для упрощения тестирования и оценки интегральной схемы TPD4S014. TPD4S014 представляет собой защищенную от электростатических разрядов (ESD) и перенапряжений (OVP) микросхему с четырьмя каналами, специально разработанную для защиты портов USB в различных электронных устройствах. Оценочная плата TPD4S014EVM позволяет разработчикам легко протестировать функциональность и производительность TPD4S014, обеспечивая удобный интерфейс для подключения к тестируемой системе.

Преимущества

• Простота в использовании: Позволяет быстро и просто оценить работу TPD4S014.
• Защита от электростатических разрядов: Обеспечивает защиту от ESD.
• Защита от перенапряжений: Обеспечивает защиту от перенапряжений на портах USB.
• Компактный дизайн: Компактные размеры, что позволяет использовать плату в различных тестировочных установках.

Недостатки

• Ограниченная функциональность: Предназначена исключительно для тестирования TPD4S014.
• Зависимость от тестируемого устройства: Требуются дополнительные компоненты для полной оценки системы.

Типовое использование

• Тестирование и оценка защиты портов USB в различных устройствах.
• Использование в учебных и экспериментальных лабораториях для изучения функциональности TPD4S014.
• Интеграция в тестовые станции для проверки правильности работы защитных функций в реальных условиях.

Рекомендации по применению

1. Подключите TPD4S014EVM к тестируемой системе, следуя руководству пользователя.
2. Проверьте соединения и убедитесь, что плата правильно установлена.
3. Проведите тестирование с разными значениями напряжений и электростатических разрядов, чтобы оценить работу защиты.
4. Проанализируйте результаты и, при необходимости, скорректируйте настройки системы.

Основные технические характеристики

• Количество каналов: 4
• Защита от ESD: До ±8 кВ контактного разряда ISO 10605 и до ±15 кВ воздушного разряда ISO 10605
• Защита от перенапряжений: До 20 В
• Рабочее напряжение: 0–20 В
• Рабочая температура: -40°C до +125°C

Возможные аналоги

• TPD4E001EVM: Другой защитный микросхемный модуль от Texas Instruments элементом ESD-защиты.
• TPD6E004DRY: Микросхема защиты с тремя дифференциальными и тремя односторонними защитными каналами ESD.

Использование TPD4S014EVM позволяет разработчикам существенно сократить время на тестирование и отладку систем с защитой USB портов, обеспечивая надежную защиту от электростатических разрядов и перенапряжений.
