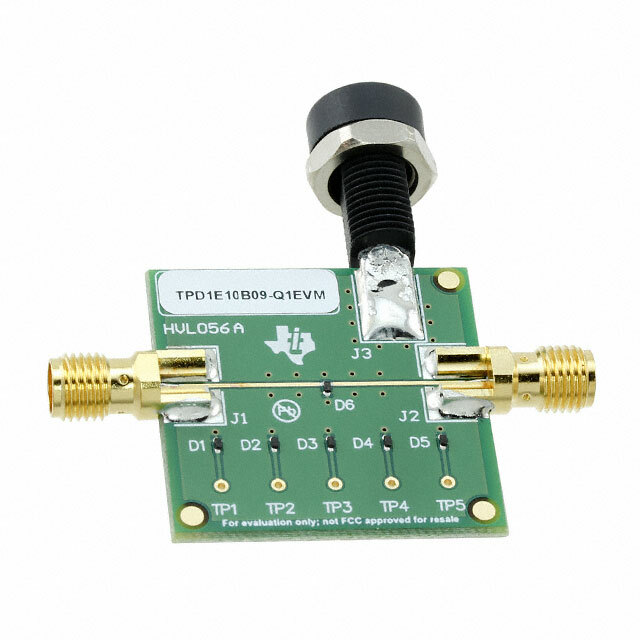

Модуль оценки TPD1E10B09-Q1 (TPD1E10B09-Q1EVM) от Texas Instruments

Общее описание

Модуль оценки TPD1E10B09-Q1 (TPD1E10B09-Q1EVM) предназначен для демонстрации и оценки работы компонента TPD1E10B09-Q1 — TVS (Transient Voltage Suppression) диода, предназначенного для защиты устройств от электростатического разряда (ESD). Этот модуль позволяет исследовать и тестировать работу диода в различных условиях, обеспечивая надежную защиту цепей.

Преимущества

• Высокая степень защиты от ESD: Обеспечивает защиту контактов до ±30 кВ согласно стандарту IEC 61000-4-2 (контактный разряд).
• Простота использования: Компактная плата, интегрирующая минимальное количество дополнительных компонентов для оценки работы TPD1E10B09-Q1.
• Совместимость с автомобильными стандартами: Классификация AEC-Q101 делает модуль пригодным для использования в автомобильной промышленности.
• Низкая емкость: Емкость устройства составляет всего 1 пФ, что минимизирует влияние на скорость передачи данных.

Недостатки

• Ограниченное напряжение: TVS диод ограничен в использовании для цепей с напряжением выше 5,5 В.

Типовое использование

• Защита USB портов: В устройствах, где защита контактов USB портов от ESD имеет критическое значение.
• Автомобильная электроника: В местах, где требуется надежная защита от перенапряжений и статического электричества.
• Переносные устройства: Для защиты чувствительной электроники в мобильных и портативных устройствах.

Рекомендации по применению

• Убедитесь, что рабочее напряжение не превышает 5,5 В для эффективной и безопасной работы диода.
• Разместите TPD1E10B09-Q1 как можно ближе к защите контакта или порта, чтобы минимизировать паразитные индуктивности проводников.
• Обеспечьте надежное заземление для эффективного отвода перенапряжений и разрядов.

Основные технические характеристики

• Максимальное напряжение: 5,5 В
• Емкость устройства: 1 пФ (Typ)
• Допустимая температура эксплуатации: от -40°C до 125°C
• Класс защиты ESD: ±30 кВ (IEC 61000-4-2, контактный разряд)

Возможные аналоги

• PESD5V0S1UL (Nexperia)
• PESD5V0S1UL,115 (Nexperia)
• SMF05C (ON Semiconductor)

Заключение

Модуль оценки TPD1E10B09-Q1EVM предоставляет удобный способ для инженеров и разработчиков протестировать и интегрировать защиту от ESD с использованием TVS диода TPD1E10B09-Q1 от Texas Instruments, предлагая высокую надежность и соответствие современным стандартам, включая автомобильные применения.

Эти данные могут помочь вам эффективно использовать модуль оценки TPD1E10B09-Q1EVM в ваших разработках, обеспечивая высококачественную защиту от электростатических разрядов и перенапряжений.
