TPD1E04U04EVM

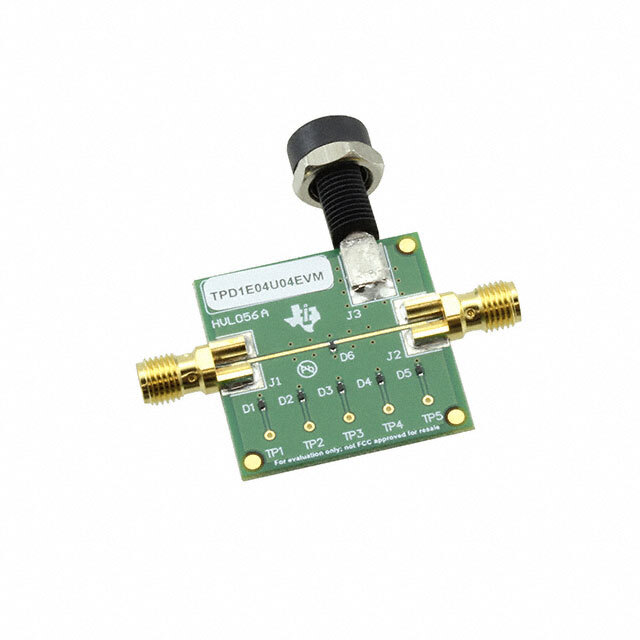

TPD1E04U04EVM — Оценочная плата для защиты линий данных от перенапряжений

Производитель: Texas Instruments

Общее описание

Оценочная плата TPD1E04U04EVM от Texas Instruments предназначена для тестирования и оценки работы одном канального устройства защиты от электростатического разряда (ESD) TPD1E04U04. Эта плата предоставляет простую платформу для инженеров, исследующих влияние ESD на различные системы и устройства, а также для проверки эффективности защиты с использованием TPD1E04U04.

Преимущества

• Легкость в использовании: Простая в подключении и тестировании оценочная плата.
• Эффективная защита: Устройство TPD1E04U04 обеспечивает превосходную защиту от электростатического разряда (ESD) и прочих переходных напряжений.
• Компактные размеры: Плата небольшого формата, что облегчает интеграцию в тестовые установки.
• Соответствие стандартам: Устройство соответствует стандартам IEC 61000-4-2 и обеспечивает защиту до ±30 кВ (контакт) и ±30 кВ (воздух).

Недостатки

• Слабая поддержка других стандартов защиты: Оценочная плата предназначена исключительно для использования с компонентами TPD1E04U04 и лучшим образом подходит для защиты от ESD.

Типовое использование

• Электронные устройства: Защита мультимедийных интерфейсов, включая HDMI, USB, DisplayPort и другие высокоскоростные линии передачи данных.
• Телекоммуникационные устройства: Защита входов и выходов в системах связи и передачи данных.
• Промышленные приложения: Защита управляющих интерфейсов и сенсорных систем.

Рекомендации по применению

• Разместите TPD1E04U04EVM максимально близко к защищаемым линиям интерфейса для минимизации вероятности повреждения вызванного ESD.
• Используйте эту оценочную плату в тестовых сетапах для проверок и настройки защиты конечных устройств.
• Убедитесь, что заземление платы правильно организовано для оптимальной работы защиты.

Основные технические характеристики

• Поддерживаемое напряжение: ±5.5 В
• Емкость: 0.15 пФ (максимум)
• ESD защита: ±30 кВ (контакт и воздух)
• Пиковый импульсный ток: до 5.2 А (8/20 мкс)
• Размеры платы: Компактные, для удобного использования в тестовых установках

Возможные аналоги

• TPD1E10B06EVM — оценочная плата для высокоскоростных интерфейсов
• ESD122EVM — оценочная плата для сенсорных приложений и экранов

Эта оценочная плата предназначена для того, чтобы дать инженерам возможность быстро и эффективно тестировать защитные устройства на базе TPD1E04U04 в различных системах и найти оптимальные решения для своих проектов.
