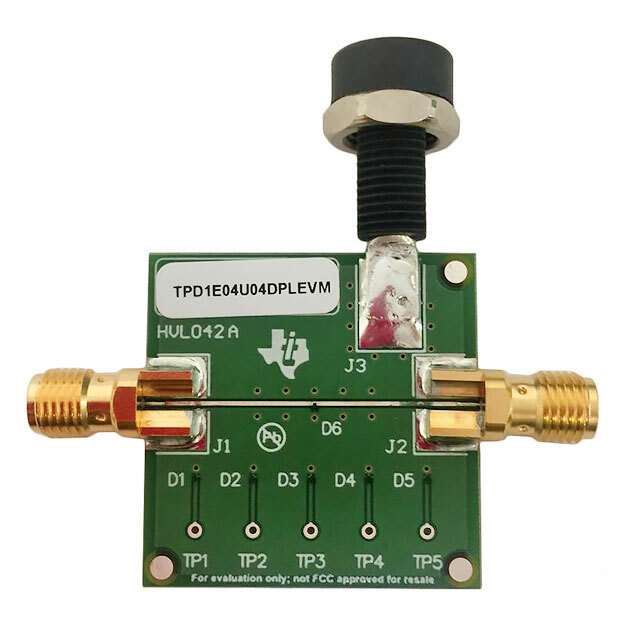

TPD1E04U04DPLEVM

TPD1E04U04DPLEVM от Texas Instruments

Общее описание

TPD1E04U04DPLEVM – это оценочная плата (Evaluation Module), разработанная для демонстрации и тестирования характеристик устройства трансил-разрядника (TVS) TPD1E04U04 от компании Texas Instruments. Разрядник предназначен для защиты чувствительных электронных компонентов от электростатических разрядов (ESD) и других перенапряжений.

Преимущества

• Эффективная защита: Обеспечивает надежную защиту от ESD и других переходных перенапряжений до ±30 кВ по контактному разряду.
• Простота использования: Плата предоставляет удобный способ тестирования и интеграции разрядника в различные схемы.
• Компактный размер: Небольшая плата, легко интегрируемая в разнообразные макеты и прототипы.

Недостатки

• Ограниченный срок службы: Перенапряжения выше максимальных значений могут повредить разрядник.
• Не предназначена для массового производства: Плата разработана для оценки и тестирования, а не для окончательной интеграции в потребительские продукты.

Типовое использование

• Защита портов USB, HDMI: Плата идеально подходит для защиты интерфейсов, которые часто подвержены электростатическим разрядам.
• Оценка и тестирование: Применяется для разработки и тестирования в лабораторных условиях.
• Мобильные устройства и портативная электроника: Используется для защиты различных разъемов и сигналов в компактных устройствах.

Рекомендации по применению

1. Подключите TPD1E04U04DPLEVM к тестируемой системе согласно инструкциям производителя.
2. Проведите необходимые измерения и тесты, чтобы оценить эффективность защиты от ESD.
3. При проектировании схем на основе данной платы всегда учитывайте максимальные допустимые параметры устройства.

Основные технические характеристики

• Рабочее напряжение: 5 В
• ESD защита: ±30 кВ по контактному разряду (IEC 61000-4-2)
• Обратный ток течи: < 1 нА
• Клеммная емкость: Максимально 0.5 пФ

Возможные аналоги

• TPD2E007: Разрядник TVS от Texas Instruments для многоканальной защиты.
• PESD5V0S1ULD: TVS-диод от компании Nexperia для защиты сигналов.

Этот модуль позволяет инженерам и разработчикам быстро оценить эффективность и применимость TPD1E04U04 в их проектах, обеспечивая надежную защиту от перенапряжений и электростатических разрядов.
