TPD1E01B04EVM

TPD1E01B04EVM от Texas Instruments

Общее описание

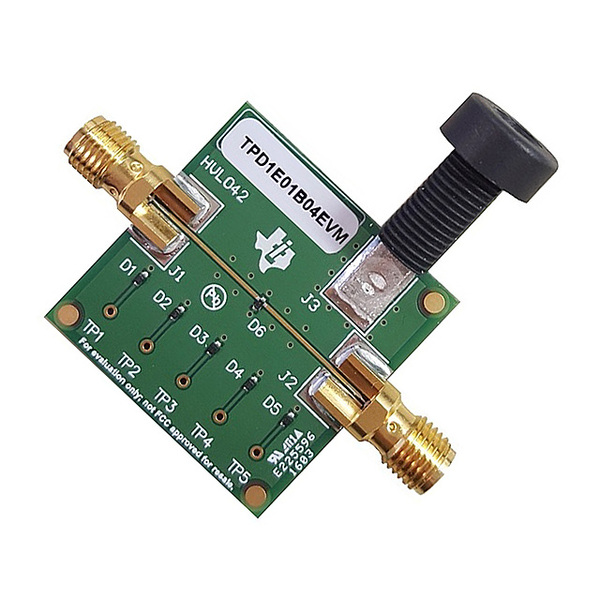

TPD1E01B04EVM - это демонстрационная плата, созданная для оценки производительности и характеристик одноканального защитного диода TPD1E01B04 от компании Texas Instruments. Данный компонент предназначен для защиты линий данных от электростатических разрядов (ESD) и других транситорных перенапряжений, что делает его отличным решением для широкого спектра применений, где требуется защита чувствительных электронных цепей.

Преимущества

• Высокая производительность: Обеспечивает защиту до ±30 кВ по стандарту IEC 61000-4-2.
• Компактные размеры: Малый корпус позволяет использовать TPD1E01B04 в устройствах с ограниченным пространством.
• Низкая ёмкость: Обеспечивает минимальное влияние на сигнал при защите высокоскоростных линий данных.
• Простота интеграции: Упрощает процесс разработки и ускоряет вывод продукта на рынок.

Недостатки

• Ограниченная защита: Подходит только для одно-канальных приложений, требующих дополнительных компонентов для много-канальных сред.
• Неоптимизированный для мощных транситорных перенапряжений: Используется преимущественно для защиты от ESD и микропроцессорных линий данных.

Типовое использование

• Потребительская электроника: Смартфоны, планшеты, ноутбуки.
• Периферийные устройства: Клавиатуры, мыши, внешние диски.
• Промышленные устройства: Автомобильные приложения, системы управления и автоматизации.
• Коммуникационные устройства: Маршрутизаторы, сетевые карты, модемы.

Рекомендации по применению

• Размещайте TPD1E01B04 как можно ближе к защищаемой линии, чтобы минимизировать индукцию паразитных элементов.
• Учитывайте емкость при выборе компонентов для высокоскоростных линий данных.
• Убедитесь, что компоненты TPD1E01B04 интегрируются в существующую электрическую схему согласно рекомендациям по монтажу.

Основные технические характеристики

• Тип компонента: TVS диод для защиты от ESD
• Число защитных каналов: 1
• Рабочее напряжение: 3.3 В
• Зона пробоя: 4.5 В (минимум), 5.5 В (максимум)
• Ёмкость: 1.5 пФ
• Максимальная температура: -40°C до +125°C
• Корпус: DRL (SOT-5)

Возможные аналоги

• TPD2E001DRLR: Двухканальный TVS диод от Texas Instruments.
• PESD3V3S1UL: Одноканальный ESD диод от NXP Semiconductors.
• SP0502BAHT: Двухканальный TVS диод от Littelfuse.

TPD1E01B04EVM от Texas Instruments предоставляет разработчикам возможность оценить высококачественное решение защиты для их устройств, облегчая процесс интеграции и тестирования на различных стадиях разработки.
