TPD12S016PWREVM от Texas Instruments

Общее описание

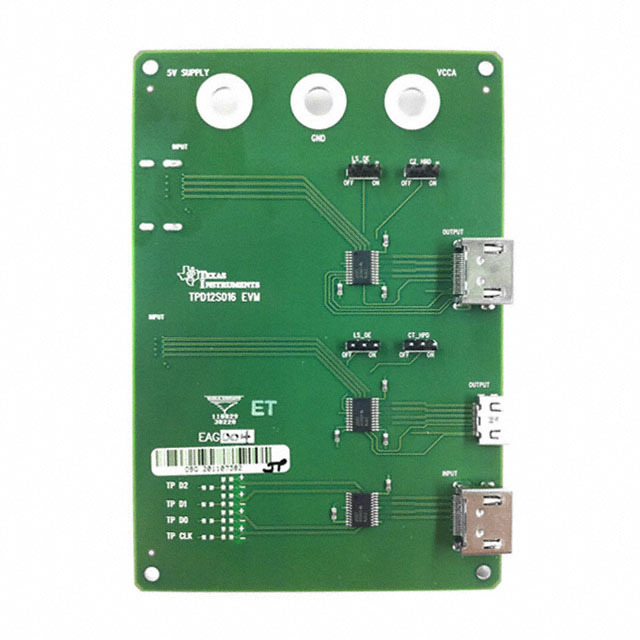

TPD12S016PWREVM - это оценочный модуль, разработанный компанией Texas Instruments, предназначенный для демонстрации возможностей и тестирования микросхемы TPD12S016. Микросхема TPD12S016 представляет собой специализированный защитный компонент с функцией смещения уровня и защиты линий HDMI, который обеспечивает надёжную защиту высокоскоростных линий данных от электростатических разрядов (ESD) и других высоковольтных транзиторных помех.

Преимущества

• Защита от ESD: Комплексная защита линий HDMI от электростатических разрядов.
• Низкое паразитное влияние: Основные параметры сигнала не ухудшаются благодаря низкой входной ёмкости и малому уровню утечки.
• Простота использования: Оценочная плата позволяет быстро и удобно протестировать возможности микросхемы в реальных условиях эксплуатации.

Недостатки

• Ограничение по типу защищаемых интерфейсов (HDMI)
• Потребность в дополнительных компонентах для интеграции в сложные системы

Типовое использование

• Защита HDMI-выходов и входов в потребительской электронике (например, телевизоры, медиаплееры).
• Применение в ноутбуках и настольных компьютерах для защиты портов HDMI.
• Использование в профессиональном аудио- и видеоборудовании.

Рекомендации по применению

• Убедитесь в правильности подключения оценочного модуля к вашей системе для предотвращения неверного тестирования и повреждения компонентов.
• Используйте антистатические средства для безопасной работы с оценочным модулем и микросхемой.
• Обеспечьте правильное заземление системы для максимальной эффективности защиты от ESD.

Основные технические характеристики

• Тип компонента: Сдвиг уровня и защита HDMI
• Входная ёмкость: < 1.6 пФ
• Пиковое напряжение ESD: ±15kV (контактный разряд), ±30kV (воздушный разряд)
• Рабочее напряжение: 3.3 В или 5 В
• Форм-фактор: Плата 50 x 50 мм
• Совместимость с промышленными стандартами: IEC 61000-4-2 ESD Protection Level 4

Возможные аналоги

• TPD8S009: Подобный защитный компонент для других интерфейсов.
• TPD4E05U06: Альтернативный вариант для защиты USB-портов и других высокоскоростных интерфейсов.
• TPD1E10B06: Одноканальная защита от ESD с низким уровнем паразитной ёмкости, подходящая для отдельных линий данных.

Заключение

Оценочный модуль TPD12S016PWREVM от Texas Instruments - отличный инструмент для инженеров, работающих с интерфейсами HDMI. Он предоставляет надежную защиту от электростатических разрядов и позволяет оценить параметры микросхемы TPD12S016 в реальных условиях эксплуатации, что значительно упрощает процесс разработки и тестирования.
