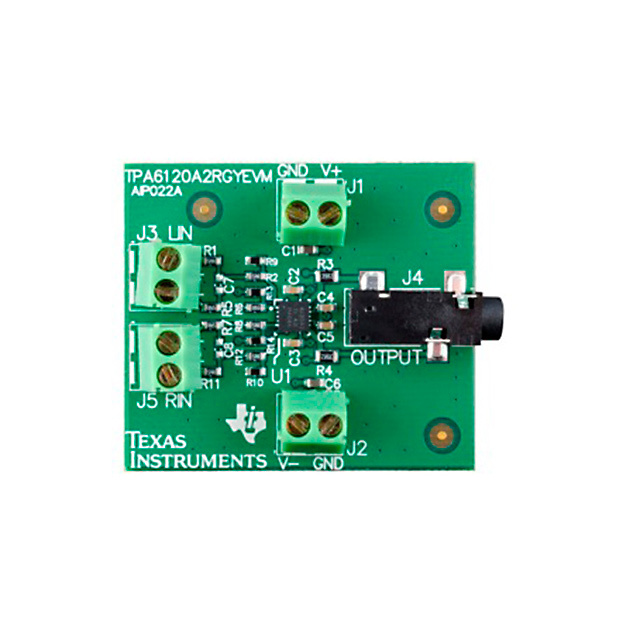

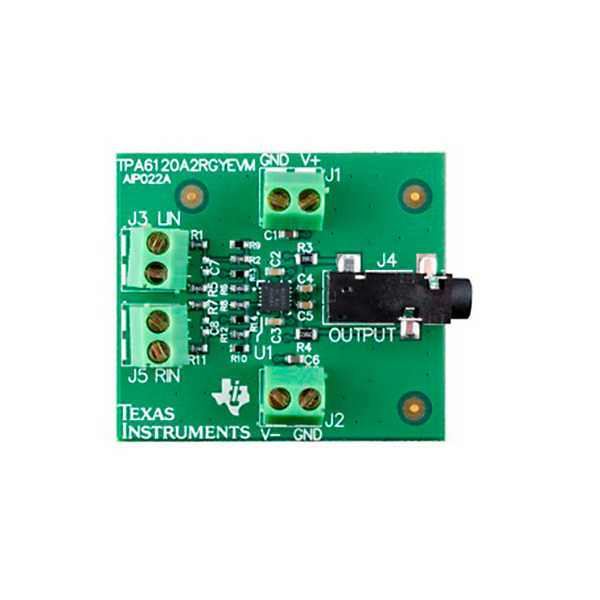

TPA6120A2RGYEVM

Описание TPA6120A2RGYEVM

Общее описание

TPA6120A2RGYEVM от Texas Instruments — это оценочная плата для стерео аудио усилителя класса AB с двумя каналами TPA6120A2. Эта плата позволяет пользователям оценить и протестировать возможности аудио усилителя, предназначенного для работы с высококачественными наушниками. TPA6120A2 обладает низким уровнем гармонических искажений и шума, что делает его идеальным выбором для аудиофильских приложений.

Преимущества

• Высокое качество звука: Низкий уровень гармонических искажений и шума обеспечивает чистое и качественное звучание.
• Широкий диапазон напряжений питания: Плата поддерживает напряжение питания от ±5V до ±15V, что дает гибкость в выборе источника питания.
• Высокая мощность выходного сигнала: Выходная мощность составляет 80 мВт на канал при нагрузке 600 Ом.
• Готовое решение: Плата полностью укомплектована и готова к использованию, что упрощает тестирование и оценку.

Недостатки

• Требует внешнего источника питания: Для работы необходим внешний источник питания с напряжением от ±5V до ±15V.

Типовое использование

• Аудиофильская техника: Устройства для прослушивания музыки с высоким качеством звука.
• Профессиональное аудиооборудование: Усилители, используемые в студийной записи и микшировании.
• Наушники: Усилители для высококачественных и студийных наушников.

Рекомендации по применению

• Использование с наушниками: TPA6120A2 предназначен для работы с наушниками высокой импедансии, что обеспечивает лучшую производительность.
• Тестирование и оценка: Эта оценочная плата идеальна для быстрого тестирования и проведения экспериментов с различными конфигурациями аудиоусилителей.

Технические характеристики

• Тип усилителя: Класс AB
• Тип выхода: Наушники, 2-канальный (стерео)
• Максимальная выходная мощность на канал: 80 мВт при нагрузке 600 Ом
• Диапазон напряжений питания: 10V ~ 30V, ±5V ~ 15V
• Тип платы: Полностью укомплектованная/готовая к использованию
• Используемый компонент: TPA6120A2
• Комплектация: Плата

Возможные аналоги

• TPA6138A2RGTEVM: Оценочная плата для стерео аудио усилителя класса D от Texas Instruments.
• LMH6643EVAL: Оценочная плата для высокоскоростного опециального усилителя LMH6643 от Texas Instruments.

Используя TPA6120A2RGYEVM, вы получаете отличную возможность оценить высокое качество работы аудиоусилителя TPA6120A2 и адаптировать его в своем аудиоаппаратном проекте.
