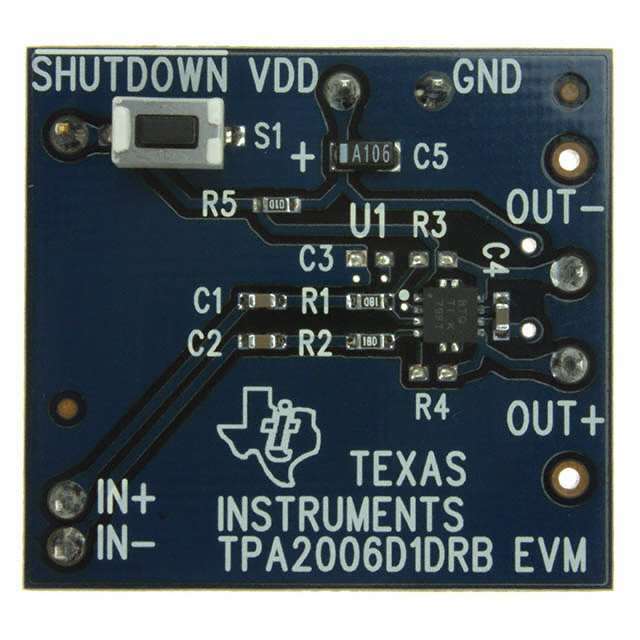

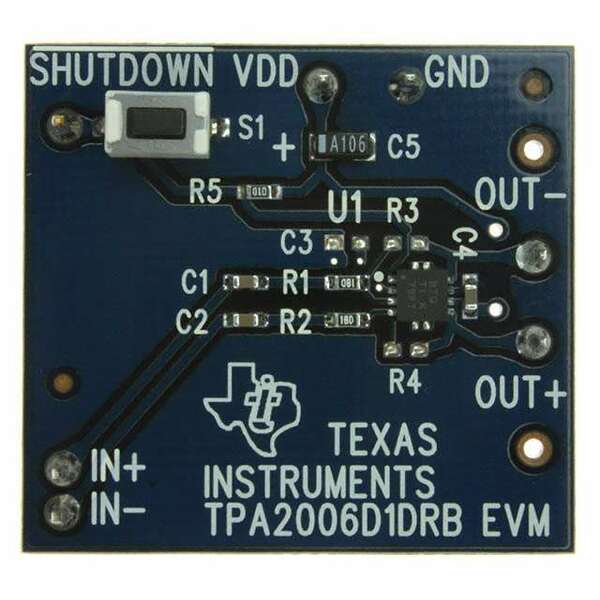

Плата оценки усилителя TPA2006D1EVM от Texas Instruments

Общее описание

TPA2006D1EVM представляет собой плату оценки моноканального (моно) выходного усилителя класса D от Texas Instruments. Эта плата предназначена для упрощения анализа и тестирования характеристик усилителя TPA2006D1, что позволяет пользователям быстро интегрировать и оценить этот компонент в их собственных проектах.

Преимущества

• Высокая эффективность: Благодаря классу D, усилитель обеспечивает высокую энергетическую эффективность, что снижает тепловые потери.
• Компактность: Моноканальный усилитель в компактном корпусе для удобного использования в портативных устройствах.
• Широкий диапазон рабочих напряжений: Поддерживает питание от 2.5 В до 5.5 В, что делает его универсальным для различных применений.

Недостатки

• Ограничение по мощности: Максимальная выходная мощность составляет 1.45 Вт при нагрузке 8 Ом, что может быть недостаточным для некоторых высокомощных приложений.
• Моноканальный выход: Подходит только для одно канальных приложений, что может ограничивать его использование в стереосистемах.

Типовое использование

• Портативные аудиоустройства
• Мобильные телефоны
• MP3-плееры
• Переносные колонки
• Промышленные аудиоприложения

Рекомендации по применению

• Обеспечьте адекватное охлаждение платы, чтобы избежать перегрева при использовании на максимальной мощности.
• Тщательно спланируйте разводку на плате для минимизации помех и обеспечения чистого звука.
• Убедитесь в правильной подаче напряжения на плату, в соответствии с рекомендациями производителя.

Основные технические характеристики

• Тип усилителя: Класс D
• Выход: Моноканальный (моно)
• Максимальная выходная мощность: 1.45 Вт при 8 Ом
• Диапазон напряжений питания: 2.5 В ~ 5.5 В
• Тип платы: Полностью собрано и готово к использованию
• Используемые компоненты: TPA2006D1
• Поставляемое содержимое: Плата(ы)

Возможные аналоги

• TPA2005D1EVM: Аналогичная плата оценки с немного другой конфигурацией и выходной мощностью.
• MAX98357A: Ультранизкий моно-усилитель класса D от Maxim Integrated с интегрированным DAC.

TPA2006D1EVM от Texas Instruments – это надежное и удобное решение для оценки и интеграции моноканального усилителя класса D в различные аудиоприложения.
