TPA032D01DCA

TPA032D01DCA от Texas Instruments

Общее описание

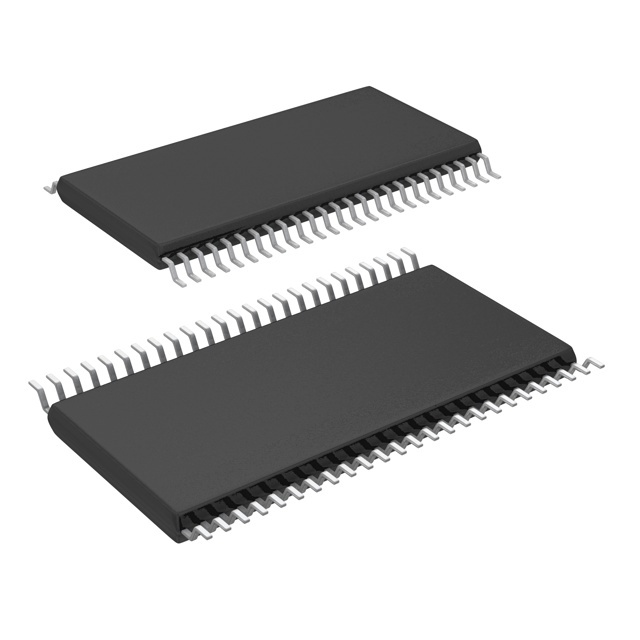

TPA032D01DCA - это интегральная микросхема класса D от компании Texas Instruments, предназначенная для усиления одно-канального (моно) аудио сигнала. Она обеспечивает высокую выходную мощность с низким энергопотреблением и минимальными искажениями, что делает её идеальной для применения в портативных аудиоустройствах и бытовой электронике.

Преимущества

• Высокая эффективность: Класс D схемы работают с высокой эффективностью, что снижает тепловыделение и энергопотребление.
• Мощность: Максимальная выходная мощность 10 Вт на канал при нагрузке 4 Ом.
• Компактность: Поставляется в компактном корпусе 48-HTSSOP, что упрощает интеграцию в небольшие устройства.
• Дополнительные функции: Встроенные функции защиты, такие как защита от перегрева, режим отключения и подавление щелчков при включении.

Недостатки

• Обозначен как устаревший: Данная модель считается устаревшей, и для новых проектов рекомендуется использовать более современные альтернативы.
• Ограничение по напряжению питания: Работает в диапазоне питания 8V ~ 14V.

Типовое использование

• Портативные аудиосистемы
• Домашние кинотеатры
• Радиоприемники и портативные колонки
• Персональные аудиосистемы

Рекомендации по применению

• Для обеспечения хорошего охлаждения рекомендуется использовать соответствующие радиаторы и обеспечивать адекватную вентиляцию.
• Соблюдайте рекомендации по монтажу и пайке, чтобы избежать повреждений компонента.
• При проектировании предусмотреть меры для предотвращения электромагнитных помех, характерных для классов D усилителей.

Основные технические характеристики

• Тип усилителя: Класс D
• Количество каналов: Один канал (моно)
• Максимальная выходная мощность: 10 Вт при 4 Ом
• Напряжение питания: От 8V до 14V
• Рабочая температура: От -40°C до 125°C
• Защита: Защита от перегрева, режим отключения, подавление щелчков при включении
• Корпус: 48-HTSSOP

Возможные аналоги

• TPA3110D2 от Texas Instruments - стереоусилитель класса D с подобными характеристиками.
• MAX98306ETC+ от Maxim Integrated - аналогичный одно-канальный усилитель класса D.
• TDA7498E от STMicroelectronics - более мощная альтернатива для стереоусиления.

Заключение

TPA032D01DCA представляет собой надежное решение для усиления аудиосигналов в монофонических устройствах с ограниченными энергетическими ресурсами. Несмотря на его устаревший статус, он остается актуальным для проектов, где нужна высокая эффективность и компактные габариты.
