TP3404V/NOPB

TP3404V/NOPB от Texas Instruments

Общее описание

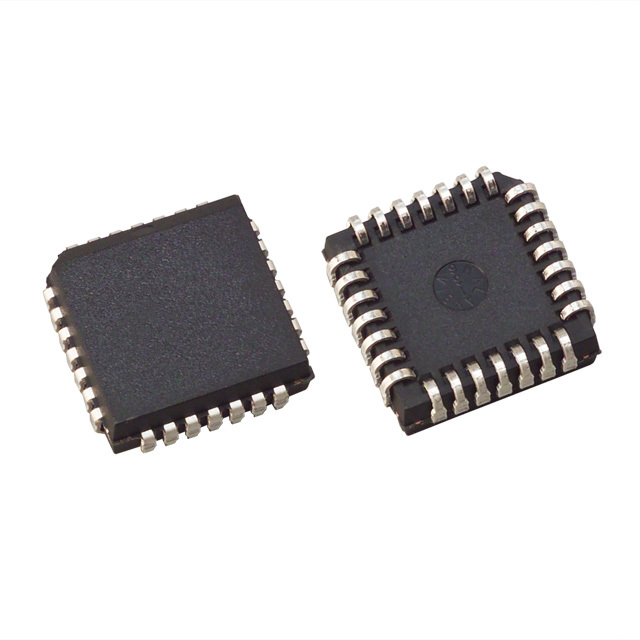

TP3404V/NOPB – это комплексный цифровой адаптер для абонентских линий (QDASL) от компании Texas Instruments. Этот микросхемный продукт предназначен для обработки цифровых сигналов в абонентских линиях и обеспечивает возможность обмена данными в формате ISDN. Микросхема выполнена в корпусе PLCC с 28 выводами.

Основные преимущества

• Комплексность решения: В одном корпусе объединены функции адаптера для нескольких абонентских линий.
• Широкий диапазон рабочих температур: Обеспечивает надежную работу в температурном диапазоне от 0°C до 70°C.
• Удобство монтажа: Выполнен в корпусе PLCC, что упрощает его установку на печатную плату.

Недостатки

• Снята с производства: Микросхема имеет статус «Obsolete», что может затруднить её покупку и интеграцию в новые проекты.

Применение

• Телефонные системы: Используется в цифровых телефонных системах и оборудованиях ISDN.
• Интерфейсы связи: Применяется для организации интерфейсов связи в различных коммуникационных системах.

Рекомендации по применению

• Питание: Требует питание в диапазоне от 4.75V до 5.25V.
• Техника монтажа: Рекомендуется использовать SMD-методику, так как корпус PLCC предназначен для поверхностного монтажа.
• Совместимость: Подходит для использования вместе с другими цифровыми интерфейсами и микросхемами стандарта ISDN.

Основные технические характеристики

• Функция: Четырехкратный цифровой адаптер для абонентских линий
• Интерфейс: ISDN
• Количество каналов: 4
• Напряжение питания: 4.75V ~ 5.25V
• Потребляемый ток: 75 mA
• Рабочая температура: от 0°C до 70°C
• Тип монтажа: Поверхностный
• Корпус: 28-выводной PLCC (11.51x11.51 мм)

Возможные аналоги

• TP3420: Похожий функционал, но с дополнительными особенностями.
• ISDN адаптеры: Различные модели от других производителей, как, например, от компании Infineon или Maxim Integrated.

Заключение

TP3404V/NOPB от Texas Instruments – это надежное решение для обработки цифрового сигнала в абонентских линиях ISDN, подходящее для различных телефонных и коммуникационных систем. Однако, из-за снятия с производства, необходимо учитывать возможность использования аналогов.
