Микроконтроллер TMS5701227CZWTQQ1 от Texas Instruments

Общее описание

Микроконтроллер TMS5701227CZWTQQ1 от компании Texas Instruments относится к семейству Hercules™ TMS570 на базе ARM® Cortex®-R4F. Он представляет собой высокопроизводительное решение 32-битной архитектуры с двойным ядром и встроенной памятью флэш объёмом 1.25 МБ. Устройство специально разработано для применения в автомобильных, промышленных и медицинских системах, требующих надежности и безопасности.

Преимущества

• Высокопроизводительная архитектура: Двойное ядро ARM® Cortex®-R4F с частотой 180 МГц обеспечивает высокую производительность.
• Надежность и безопасность: Соответствие стандартам AEC-Q100 и встроенные функции контроля безопасности делают его идеальным для автомобильных приложений.
• Разнообразие периферийных интерфейсов: Наличие CANbus, Ethernet, FlexRay, I2C, UART и других интерфейсов обеспечивает широкие возможности подключения.
• Широкий диапазон рабочих температур: Устройство может работать в диапазоне от -40°C до 125°C, что делает его пригодным для использования в экстремальных условиях.

Недостатки

• Высокая сложность: Продвинутая микроконтроллерная архитектура может потребовать более сложного проектирования и программирования.
• Стоимость: Учитывая его продвинутые функции и надежность, цена на данный микроконтроллер может быть выше среднерыночной.

Типовое использование

• Автомобильные системы управления
• Промышленные системы мониторинга и диагностики
• Медицинские приборы
• Встраиваемые системы безопасности

Рекомендации по применению

Для использования микроконтроллера TMS5701227CZWTQQ1 рекомендуется тщательно продумать систему охлаждения и питания для обеспечения надежной работы в условиях повышенной нагрузки. Также стоит обратить внимание на правильную разводку печатных плат, особенно в части интерфейсов и коммутации.

Основные технические характеристики

• Архитектура процессора: ARM® Cortex®-R4F (двойное ядро)
• Частота процессора: 180 МГц
• Память программы: 1.25 МБ FLASH
• EEPROM: 64K x 8
• RAM: 192K x 8
• Напряжение питания: 1.14 В ~ 3.6 В
• Интерфейсы: CANbus, EBI/EMI, Ethernet, FlexRay, I2C, LINbus, MibSPI, SPI, UART/USART
• Периферийные устройства: DMA, POR, PWM, WDT
• Температурный диапазон: от -40°C до 125°C (TA)

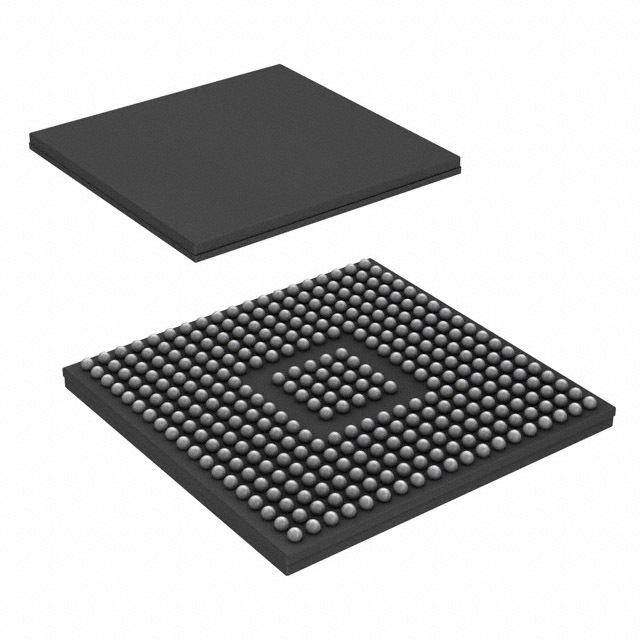

• Корпус: Surface Mount, 337-NFBGA (16x16)

Возможные аналоги

• TMS5701224CZWTQQ1: Младшая модель с меньшим объемом флэш-памяти.
• TMS5701227CPGEQQ1: Аналог с другим типом корпуса.
• STM32F407VET6: Альтернативный микроконтроллер от STMicroelectronics на базе ARM® Cortex®-M4.

Использование микроконтроллера TMS5701227CZWTQQ1 позволяет создавать надежные и производительные встраиваемые системы, отвечающие высоким требованиям к безопасности и функциональности.
