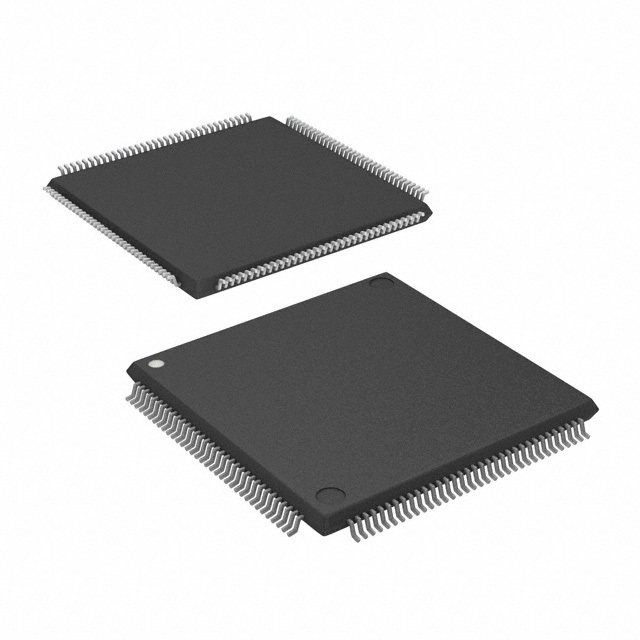

TMS5701227CPGEQQ1

TMS5701227CPGEQQ1 от Texas Instruments

Общее описание

TMS5701227CPGEQQ1 – мощный интегральный микроконтроллер от Texas Instruments, основанный на процессорной архитектуре ARM® Cortex®-R4F. Отличаясь высокой производительностью и надежностью, этот микроконтроллер подходит для использования в широком спектре приложений, включая автомобильную электронику, где требуется повышенная надежность и безопасность.

Преимущества

• Высокая производительность: Процессор ARM® Cortex®-R4F с тактовой частотой 160 МГц обеспечивает быструю обработку данных.
• Большой объем памяти: Встроенная флэш-память объемом 1.25 МБ позволяет хранить большие объемы данных и программ.
• Широкий диапазон рабочих температур: Идеален для автомобильных приложений благодаря поддержке температур от -40°C до 125°C.
• Высокая интеграция: Включает периферийные устройства, такие как DMA, PWM, WDT, а также различные интерфейсы связи (CANbus, Ethernet, I2C и др.).

Недостатки

• Управление энергопотреблением: Не самые низкие уровни потребления энергии по сравнению с другими микроконтроллерами.
• Сложность интеграции: Может потребоваться значительное время для изучения и интеграции всех предоставляемых возможностей и интерфейсов.

Типовое использование

• Автомобильная электроника: Системы безопасности, управления двигателем, информационно-развлекательные системы.
• Индустриальная автоматика: Контрольные и управляющие системы, системы сбора данных.
• Медицинское оборудование: Устройства мониторинга и диагностики.

Рекомендации по применению

• Используйте качественное питание с надлежащими фильтрами для минимизации шумов и обеспечения стабильной работы.
• Следите за температурными режимами во время эксплуатации.
• Используйте встроенные периферийные устройства и интерфейсы для сокращения количества внешних компонентов.

Основные технические характеристики

• Архитектура процессора: ARM® Cortex®-R4F (32-битный двухъядерный)
• Тактовая частота: 160 МГц
• Связь: CANbus, EBI/EMI, Ethernet, FlexRay, I2C, LINbus, SPI, UART/USART
• Периферийные устройства: DMA, POR, PWM, WDT
• Количество входов/выходов: 58
• Объем программы и данных: 1.25 МБ FLASH, 64 KB EEPROM, 192 KB RAM
• Напряжение питания: 1.14V ~ 3.6V
• Конвертеры данных: АЦП 24x12-битный
• Тип корпуса: 144-LQFP (20x20 мм)
• Температурный диапазон: -40°C ~ 125°C (ТА)
• Автомобильная квалификация: AEC-Q100

Возможные аналоги

• Renesas RH850: Другой высокопроизводительный микроконтроллер для автомобильных систем.
• Infineon AURIX: Микроконтроллеры с высокими уровнями интеграции и безопасностью, предназначенные для автомобильных применений.
• NXP MPC5777C: Микроконтроллер с ядром e200z7d для автомобильных приложений с повышенными требованиями к безопасности.

Заключение

TMS5701227CPGEQQ1 от Texas Instruments предлагает высокую производительность и надежность, что делает его идеальным выбором для критически важных автомобильных и промышленных применений. Использование этого микроконтроллера позволит реализовать сложные системы с высоким уровнем защиты и надежности.
