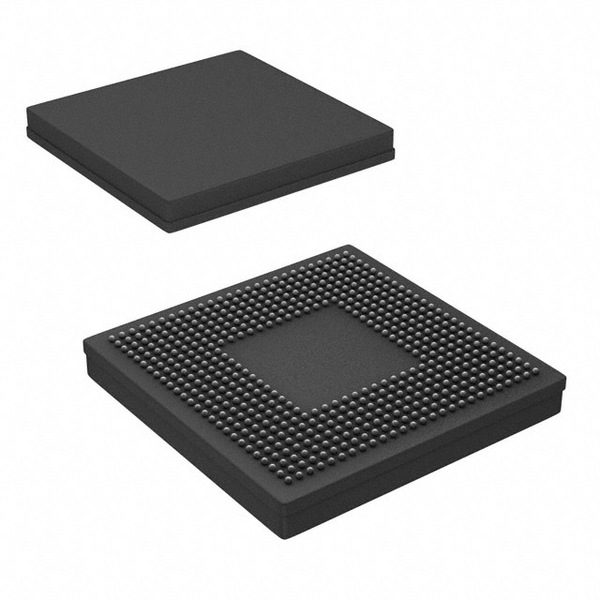

TMS32C6415DGLZ5E0

TMS32C6415DGLZ5E0 от Texas Instruments

Общее описание

TMS32C6415DGLZ5E0 - это цифровой сигнальный процессор (DSP) семейства TMS320C641x от Texas Instruments. Этот фиксированный DSP работает на частоте до 500 МГц и предназначен для высокопроизводительных приложений обработки сигналов. Разработан с учетом строгих требований к обработке данных в реальном времени и позволяет проводить сложные вычисления с минимальной задержкой.

Преимущества

• Высокая производительность: Частота до 500 МГц позволяет обрабатывать большие объемы данных с высокой скоростью.
• Гибкость интерфейсов: Поддержка различных интерфейсов (Host Interface, McBSP, PCI, UTOPIA) обеспечивает легкую интеграцию в широкий спектр систем.
• Большой объем on-chip RAM: 1.03 МБ встроенной памяти для сокращения времени доступа к данным.

Недостатки

• Энергоемкость: Высокая частота работы приводит к значительному потреблению энергии.
• Сложность в освоении: Необходимы знания и опыт работы с DSP для эффективного использования всех возможностей чипа.
• Устаревание: Статус "obsolete" может затруднять покупку и поддержку компонента в долгосрочной перспективе.

Типовое использование

• Обработка аудио и видео сигналов: Применение в устройствах обработки и передачи медиа данных.
• Телекоммуникационные системы: Используется в базовых станциях, маршрутизаторах и других устройствах связи.
• Медицинские приборы: Обработка сигналов в реальном времени в различных медицинских устройствах.
• Автомобильная электроника: Применение в системах контроля и управления.

Рекомендации по применению

При проектировании на основе TMS32C6415DGLZ5E0 рекомендуется учесть теплоотведение и энергопотребление, а также обеспечить надлежащую защиту линий ввода-вывода от электромагнитных помех и скачков напряжения. Важно тщательно подходить к разработке схемы питания, чтобы стабильно поддерживать напряжение ядра 1.20В и ввода-вывода 3.30В.

Основные технические характеристики

• Частота тактового сигнала: до 500 МГц
• Память (он-чип RAM): 1.03 МБ
• Напряжение ядра: 1.20 В
• Напряжение ввода-вывода: 3.30 В
• Температурный диапазон: 0°C ~ 90°C (TC)
• Тип корпуса: 532-FCBGA (23x23 мм)
• Интерфейсы: Host Interface, McBSP, PCI, UTOPIA

Возможные аналоги

• TMS32C6414DGLZ: Аналогичная серия с небольшими отличиями в характеристиках.
• TMS320C6713: DSP с плавающей запятой от Texas Instruments для более требовательных приложений.
• Analog Devices ADSP-21489: Альтернативный DSP с аналогичным функционалом и производительностью.

Заключение

TMS32C6415DGLZ5E0 является мощным и универсальным DSP для обработки сигналов в реальном времени. Однако при его выборе следует учитывать возможные сложности с его поддержкой в долгосрочной перспективе из-за статуса "obsolete".
